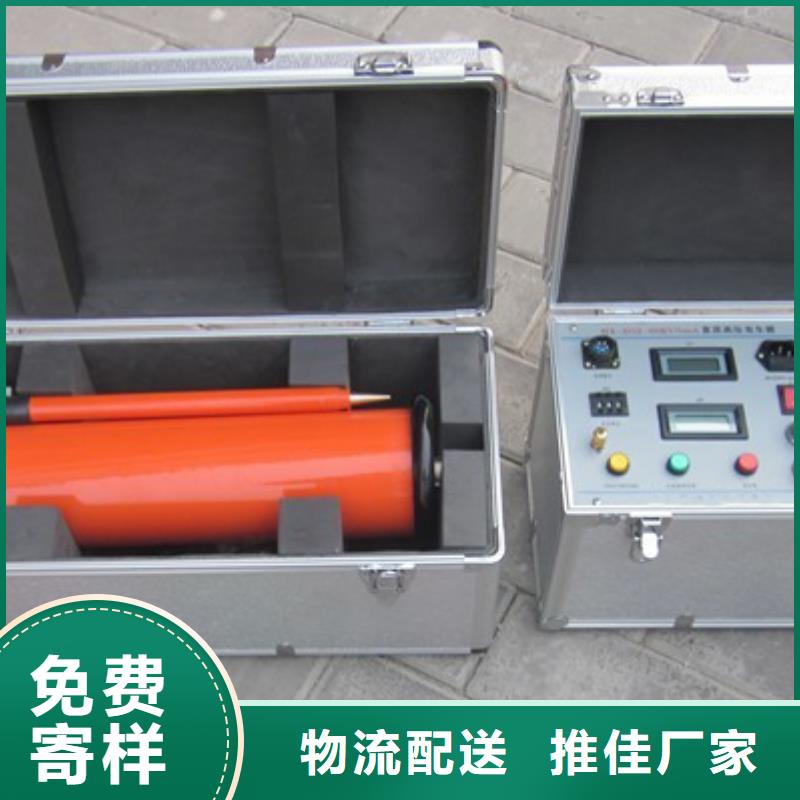

山東直流高壓發生器TH-GP2直流高壓一體化發生器性能特點:TH-GP2直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，度高。其重量僅有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式沖擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為理想的沖擊高壓設備。適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

山東直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

山東直流高壓發生器 警告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用放電棒放電，直接接上地線放電。直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

山東直流高壓發生器直流高阻箱使用說明書一、用途直流高阻箱，適合工廠、學校和科研單位應用在交直流電路或電子線路中，作為精密可調的阻抗元件、橋臂元件，或者對中高阻電橋、兆歐表、絕緣電阻測試儀等儀器進行整機校驗之用。二、主要技術指標1、本電阻箱調節范圍為0～1110MΩ。2、本電阻箱小步進值為1 MΩ。3、電阻箱的參考溫度和標稱溫度應符合以下規定：參考范圍：20±0.5℃標稱范圍：20±0.5℃4、電阻箱的參考相對濕度和標稱相對濕度范圍應符合規定：參考范圍：40％～60％標稱范圍：25％～75％5、電阻箱的額定功率不小于0.5W。6、在參考條件下每只十進讀數盤的準確度應符合表1要求：表1十進盤（Ω） ×1M ×10M ×100M準確度（％） ±2 ±2 ±27、電阻箱的電路與外殼金屬之間的絕緣電阻大于500MΩ。8、電阻箱的電路與外殼金屬之間應能耐受45～65HZ交流電壓2000V，歷時一分鐘的試驗不擊穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事項1、在使用電阻箱之前，應先將各開關旋轉幾次，使儀器接觸穩定。2、電阻箱在使用時不可超過標稱功率。3、電阻箱應貯存在環境溫度為10～℃、相對溫度不超過75％、有遮蔽的環境內，空氣中不應含有腐蝕氣體，儀器也不應與不良的雜質接觸：避免太陽光直射到儀器上。四、附則1、在用戶遵守使用及保管規則條件下，從交貨檢定日起1年內，電阻箱如果出現質量問題，我們將無償為用戶維修或更換：并承諾提供終身維護服務。2、產品中附有說明書一份，產品合格證一份，裝箱單一份。

山東直流高壓發生器TH-GP2直流高壓一體化發生器性能特點:TH-GP2直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，度高。其重量僅有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式沖擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測為理想的沖擊高壓設備。適用范圍：適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。

山東直流高壓發生器幾種測量方法a.一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io ＝Ⅰ1—I’b.當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)微安表接入試品CX高壓側接線圖微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。c.對氧化鋅、磁吹避雷器等試品接地端可拆開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式。 當要排除試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接(見下圖)13.對于氧化鋅避雷器等小電容試品一般通過測壓電阻放電時間很快。而對電纜等大電容試品一般要待試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待試品充分放電后掛好接地線，才允許進行高壓引線的拆除和更換接線工作。14.保護動作后的操作在使用過程中發現綠燈滅，紅燈亮，電壓下降，即為有關保護動作。此時應關閉電源開關，面板指示燈均不亮。將調壓電位器退回零位，一分鐘后待機內低壓電容器充分放電后才允許再次打開電源開關。重新進行空載試驗并查明情況后可再次升壓試驗。

山東直流高壓發生器使用方法一、試驗接線1.直流高壓發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。2.將機箱、倍壓筒放置到合適位置，倍壓筒應遠離操作人員并留出足夠的放電空間，高壓引出線以及高壓輸入輸出點周圍嚴禁有雜物。3.分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。4．如下圖（連接示意圖）將控制箱、倍壓筒、微安表、限流電阻以及變試品可靠連接。5.仔細檢查各連線是否正確，是否牢靠，高壓輸出周圍是否有影響輸出和儀器正常使用的雜物和放電對象（特別注意：高電壓輸出存在放電現象，所以試驗時應嚴格清場），確認無誤才能打開電源。連接示意圖6.打開電源開關，電源指示燈紅燈亮，跳過LOGO，儀器自檢完成，顯示如下：7.根據所需試驗項目點擊相應選項進行試驗。二、常規直流耐壓1．點擊“直流耐壓”選項，儀器進入下一屏，顯示如下：2. 點擊方框可進行參數設置，設置電壓保護值，電流保護值，被試品試驗電壓值，被試品耐壓時間值，升壓速度值。其中：過電壓保護一般設置為所需試驗電壓的1.1倍，升壓速度代表設備從0起升至過電壓保護值所需的時間。

山東直流高壓發生器 安 全 警 告 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。數據管理在主監測界面時，按【向上】鍵或者【確定】鍵進入【數據管理】界面。包括直流報警信息、紋波報警信息、交流報警信息、系統參數設置、清空直流數據、清空紋波數據、清空交流數據、系統數據設置等子界面，如圖7所示。圖7 數據管理界面進入相應子界面可以進行對應數據管理操作，按【向上】或者【詳細】鍵選擇對應子界面，然后按【確定】鍵進入子界面。在直流報警信息、紋波報警信息和交流報警信息子界面里分別可以查詢直流報警、紋波報警和交流報警歷史數據。在系統參數設置界面可以對系統參數進行設置，在系統時間設置界面可以對日期和時間進行設置。在清空直流數據、清空紋波數據和清空交流數據子界面里分別可以對直流報警、紋波報警和交流報警歷史信息進行，

山東直流高壓發生器避雷器閥片直流參數測試儀一、用途及特點該測試儀用于測量氧化鋅壓敏電阻的壓敏電壓（U1mA）和 0.75U1mA下的泄漏電流（Id）。該測試儀采用高頻高壓技術，高壓的產生、控制以及測量等環節有機結合，構成一個大的閉環系統，產生高精度恒流、恒壓源。并有多重保護，可靠。整個測試過程，只需按一下測量鈕，測試儀便在幾秒鐘內自動完成所有項目的測量。該測試儀測量系統數字化，穩定性好，精度高，檢測結果以三位半LED數字顯示，并有記憶功能，直觀清晰。二、簡要工作原理人工按一下檢測量鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過試品，經FY自動測量U1mA值，然后又由程序控制器發出指令產生0.75U1mA的恒定電壓加在試品上，進而從FL上測得流過MOA的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。，程序控制器關閉直流高壓電源，自動放電，發出指示，告知測量完畢。三、主要技術指標1、測量范圍：壓敏電壓：0-10.00kV泄漏電流：0-1000μA恒 流：1mA2、分辨力：壓敏電壓0.01kV，泄漏電流：1μA。3 準確度：壓敏電壓: ±（１.5％＋2個字）泄漏電流：±（１.5％＋2個字）恒 流：±（１.5％＋2個字）4、工作電源：220V±10％ 50Hz四、操作規程1、將測試儀后面板上的接地端子可靠接地；2、將試品接在后面板“H”—“L”端子之間(“L（紅色）”端不得與外殼和地相連接)；3、接通測試儀電源，打開后面板上的電源開關

山東直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。

山東直流高壓發生器應用范圍系列直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。是青島天正華意電氣設備有限公司主要生產高壓設備技術特點１、機箱采用國際通用型機箱，立臥兩用。２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。3、測試功能強大、遙信、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試4、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1％。5、 全量程平滑調壓，電壓調節細度好調節精度≤0.5％，穩定度≤1％，電壓電流誤差1％±1個字。6、 升壓電位器零起升壓。7、 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1％。8、 過壓保護采用拔碼設定，一目了然，誤差±1％。

山東直流高壓發生器安 全 警 告● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點，當更換試品和接線時應先將兩個電源斷開點明顯斷開。● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書所示一點接地。● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電有嘶嘶聲。當無聲音時可用放電棒放電，直接接上地線放電。● 如做容性負載試驗時，一定要接上限流電阻。● 直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小一般不會對人造成傷害。● 試驗完畢必須將接地線掛至高壓輸出端方可拆除高壓引線。

山東直流高壓發生器直流高壓發生器技術說明書青島天正華意電氣設備有限公司1 簡介TH-ZGF5kV/30mA直流高壓發生器由中頻逆變倍壓整流電路，專用的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.5U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。儀器具有高精度、高穩定、便攜式、功能全的特點。各項技術指標符合我國現行標準ZB F24 003-90《便攜式直流高壓發生器通用技術條件》的要求。注：“/”前方框處的數字表示儀器的 輸出工作電壓，單位是kV，“/”后方框處的數字表示在 輸出電壓時儀器可輸出的 電流，單位是mA。2 原理方框圖圖13 主要技術性能工作電源：電壓 220V±22V頻 率： 50Hz或60Hz；顯示精度：±1％；紋波系數：≤1％；工作方式：間斷使用，每次不超過30min；環境溫度：0℃—40℃；相對濕度：≤85％，無凝露。
