日喀則工頻交流耐壓試驗成套裝置讓利新老客戶

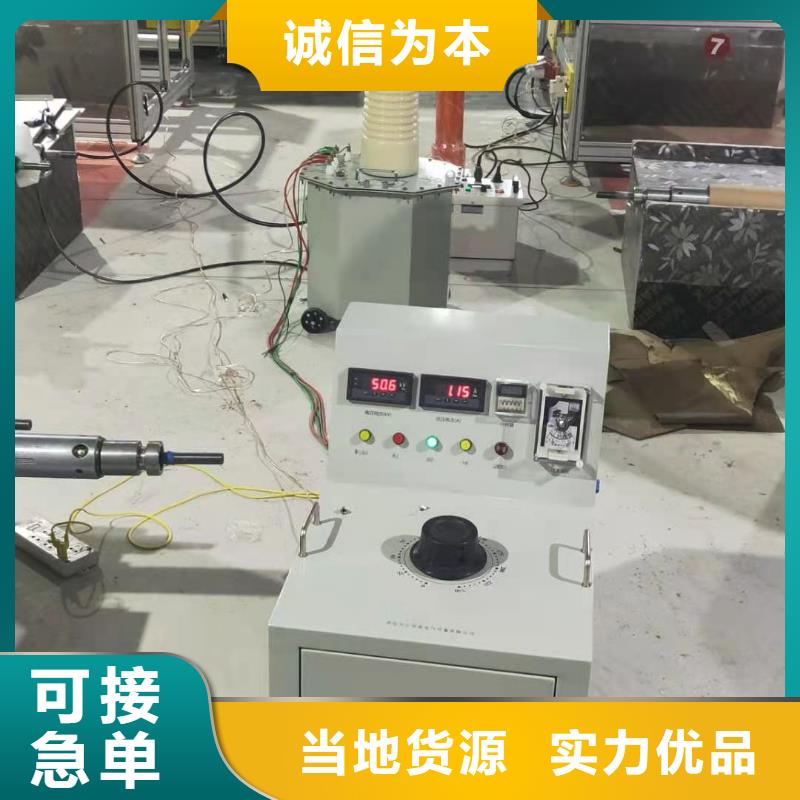

日喀則試驗變壓器接線準備（1）將接地線一端夾在地網上，一端接于本儀器的接地端子上。注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身。（2）將試驗變壓器的輸入端（即低壓側）用專用連接線與儀器的“A”端子及“X”端子連接。（3）將試驗變壓器的儀表端子用專用測試線與儀器的“儀表”端子連接。（4）將市電AC220V電源用專用電源線連接到儀器的“電源輸入”端子。4.2 測試步驟（1）合上電源開關，儀器顯示開機狀態，分閘指示等亮。（2）若調壓器在零位零位指示燈亮。（3）試驗過程中觀察儀器電流表及電壓表的變化值，達到設定的試驗電壓后，按下計時按鈕，開始計時，計時結束后將調壓器調回零位，并從市電上取下專用電源線。4.3 試驗結束后現場清理（1）關閉電源開關，拔下電源線。（2）將專用測試電纜線拆除并收好，方便下次使用。（3）拆除接地線，并整理好。5、運輸與保養5.1 運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。5.2 儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。5.3 防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。5.4 防曝曬儀器在室外使用時，盡可能避免或減少陽光對液晶顯示屏的直接曝曬。6.隨機附件6.1 電源線 一套6.2 使用說明書一份6.3 測試線 一套7、售后服務（1）本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。（2）本儀器享有12個月的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。（3）本儀器實行三包。（4）在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。（5）如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：維修指導，或返廠維修。

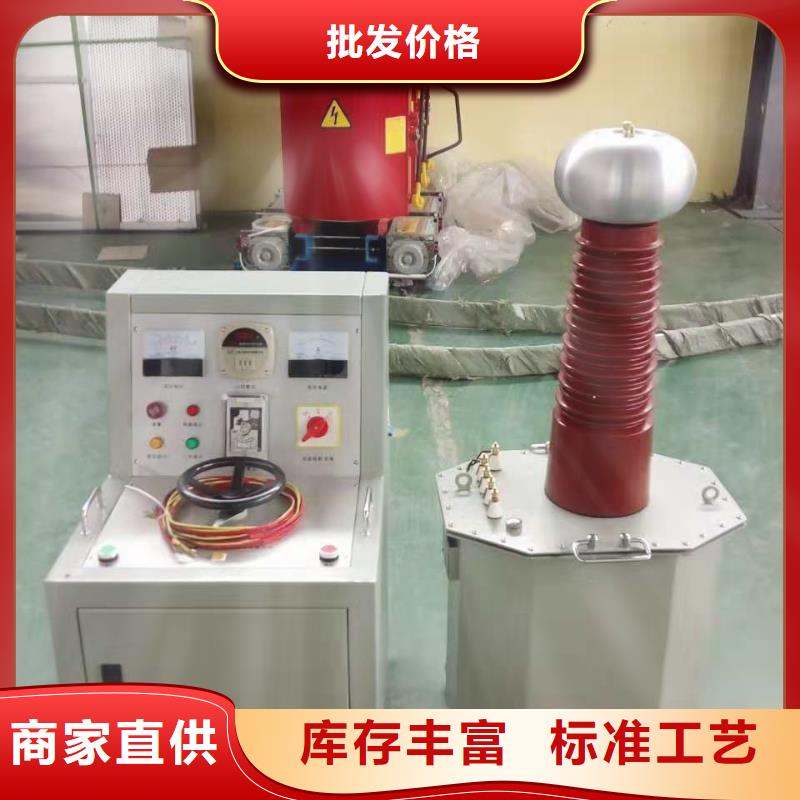

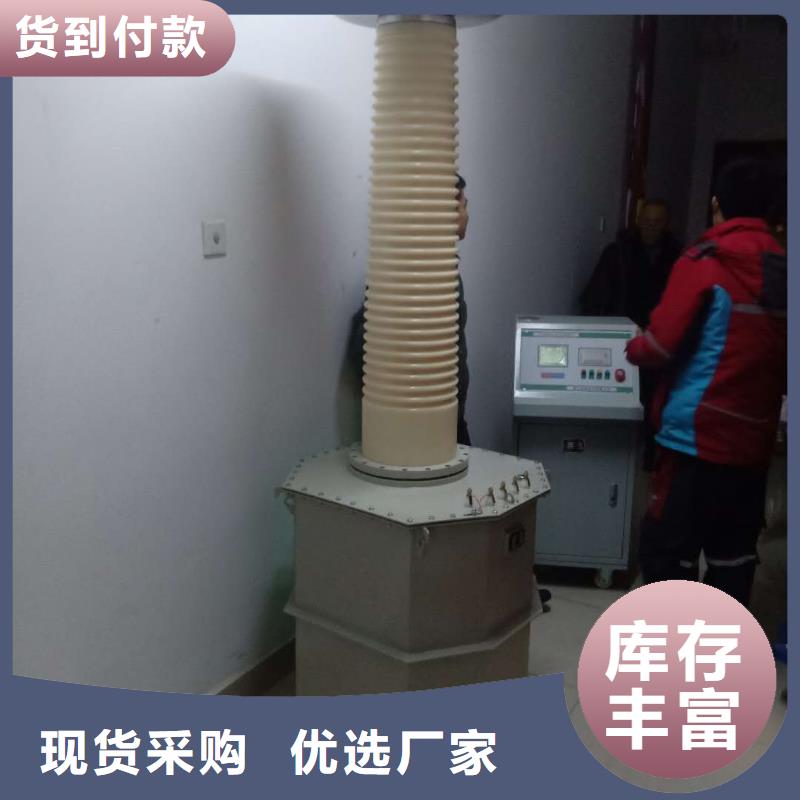

日喀則試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

日喀則試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。⒛芸煽坑涗浽嚻愤^電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

日喀則試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

日喀則試驗變壓器簡要的故障排除故障現象 原因分析排除方法備 注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電壓達不到額定值1)輸入電壓不相符按上的電壓 2）顯示上有無電流指示是否顯示值大于整定值無電流電壓指示 1)設備內部插件松動檢查設備排除故障2)試驗回路有開路故障檢查試驗回路排除開路故障十一、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。十二、保養、維修1.驗證設備的可用性儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。2.設備的保養每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。3.保險管的更換方法把柜內保險座打開抽出保險絲，進行更換。十三、運輸、貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。十四、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用?！?檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十五、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

日喀則試驗變壓器產品簡介全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。二、產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?，并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

日喀則試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異?，F象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A

日喀則試驗變壓器設置圖6-7 設置按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。圖6-8 誤差控制誤差控制是指實際電壓和試驗電壓之間的誤差。根據經驗，如果發現顯示電壓波動較大，難以穩定，請適當增大設定值。七、打印說明試驗完成后按 鍵進入打印程序注意：進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零打印樣式如下圖所示：（圖片僅供參考，數據以實際試驗為準）八、說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。將控制器上的接地端與地網相連，將變壓器的接地端與地網相連，確保兩個接地端可靠連接在同一個地網。2.連接電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.按一下“”鍵，主接觸器吸合，調壓器開始工作。 4.當電壓升至設定值時，計時器會自動計時，當計時時間到，調壓器自動回到零位，并斷開主接觸器。 屏幕顯示“試驗通過”界面，被試品合格。 5.在試驗過程中，按“”鍵，系統將停止工作，自動回到零位。6.在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過電流，系統保護啟動，主接觸器立即斷開，調壓器自動回到零位。屏幕顯示“試驗失敗”界面，被試品不合格。九、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

日喀則試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。
