以下是:安徽亳州直流高壓發生器高壓開關特性測試儀校準裝置發貨迅速的圖文介紹
安徽亳州直流高壓發生器 直流高壓一體化發生器使用說明書青島天正華意電氣設備有限公司“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。操作步驟：1、正確接線，接地線要可靠。2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至小位置（否則不能啟動）。3、打開電源開關，按下“高壓啟動”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。4、關機時，先將電壓調節至小，按壓“高壓啟動”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。 一份

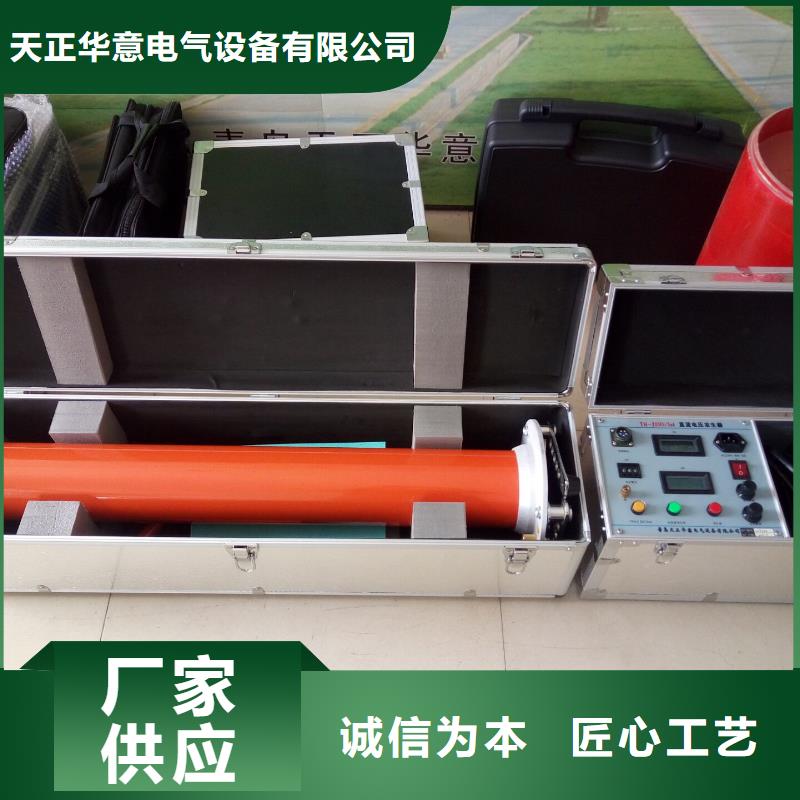

安徽亳州直流高壓發生器系列智能全自動直流高壓發生器是我公司根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的，在第二代便攜式直流高壓試驗器的基礎上研制開發的一代智能型產品。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。本機采用全中文菜單顯示，觸摸屏按鍵操作，人機界面好，操作簡單。并且具有自動零位啟動，過壓過流保護等功能，可靠，智能化程度高，功能完備，數據穩定可靠。二、工作原理框圖三、主要技術參數特點1．技術特點：采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。對PWM不準確線性度進行了調整，精度得到了大幅度提高。采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1％。觸摸屏直觀操作，人機界面清晰準確。高精度AD轉換測量高壓電壓電流，實時監測，并且在輸出電壓有波動時能自動調節輸入電壓實現輸出高壓的穩定，試驗數據真實可靠。
天正華意電氣設備(亳州市分公司)始終以質量求生存、以質量求信譽、以質量求發展、以質量求效益，我們深知 三相交直流功率源產品質量的優劣對于一個企業的重要性，為此我們嚴格按照標準組織生產，從原材料進廠開始，對生產環節中各工序進行了質量跟蹤把關，保證出廠的每件 三相交直流功率源產品合格，通過管理評審、內部質量審核，過程控制以及采取糾正與措施的自我完善機制，促進企業質量管理體系不斷完善，使企業質量保證能力不斷加強， 三相交直流功率源產品質量水平逐步提高，一年一個新臺階。
安徽亳州直流高壓發生器電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。4.空載升壓驗證過電壓保護整定是否靈敏。5.接通電源開關，此時紅燈亮，表示電源接通。6.按綠色按鈕，則綠燈亮，表示高壓接通。7.順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按綠色按鈕即可。必要時用外接高壓分壓器比對控制箱上的電壓。11.試驗完畢，降壓，關閉電源。
