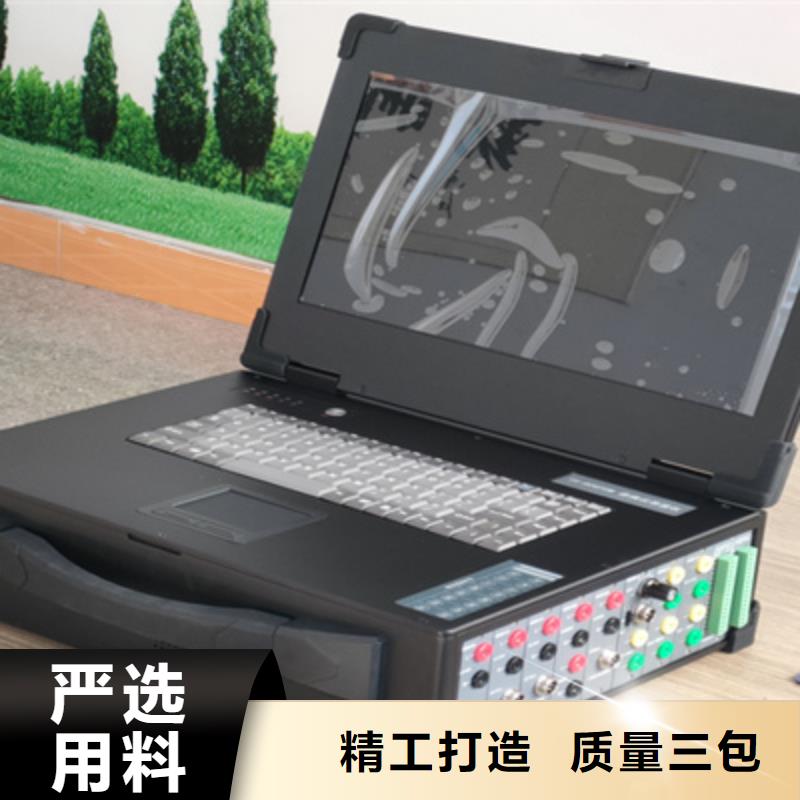

發電機特性綜合測試儀 曲線類試驗?試驗設置針對一類特定的電氣試驗，需要選擇特定的參量、記錄時長、不同參量的比例值、偏移、顏色等等，這些設置內容可以保存為一個配置文件，即模板。以后做同類試驗時，模板可以重復加載使用。錄波儀本地機軟件附帶部分常用模板。點擊“電氣試驗/曲線類試驗”，進入“啟動曲線類試驗”的設置頁面，如圖23所示：在設置對話框，用戶再次選擇模板，如果沒有合適的模板，則選擇“新建”，并選擇要記錄的模擬量、開關量。同時需選擇或輸入試驗名稱、確定記錄總時長。試驗窗口在“啟動曲線類試驗”設置頁面，按“確定”按鈕后，按鈕后，參量開始持續記錄、繪制，曲線自右向左推移。停止：點擊“停止”按鈕，記錄停止，畫面上出現游標，進入分析狀態。保存：點擊“保存”按鈕，保存數據。新試驗：停止后的試驗窗口，可點擊“新試驗”重新進入試驗狀態，在此之前應保存數據。在參量的動態過程之前，就應點擊“開始”按鈕，開始記錄曲線，以錄制適當長度的前穩態。當動態過程錄制完整，進入后穩態時，可隨時停止，不一定要等待記錄長度達到總時長。參量的動態過程開始后，要保持觀察，適時停止，以免有用的數據因超出記錄總長而丟失。自動啟動：試驗程序具有可選的“自動啟動”功能，即在參量出現用戶設定的模擬量突或開關量變位時，試驗進入“已啟動”狀態，此后持續記錄到用戶設定的“啟動前保留”時間，試驗自動停止。啟動設置：階躍試驗-啟動設置，進入啟動值設置頁面如圖25所示：圖25模擬量啟動量：模擬量參量在100ms內，出現突變（正階躍或負階躍），突變值達到此啟動值，則試驗進入“已啟動”狀態。開關量變位啟動：開關量出現變位，則試驗立即進入“已啟動”狀態。試驗進入“已啟動”狀態，則出現倒計時對話框，在試驗自動停止前，用戶可以點擊“取消啟動”，退出“已啟動”狀態.啟動前保留長度：時間（秒）。模擬量突變啟動功能應在充分了解參量的動態特性的基礎上謹慎使用，且不能更改模板文件的擴展名（curp）。模板保存后，下次開始試驗時，可在設置對話框中選擇該模板，即加載了其中的設置內容。

發電機特性綜合測試儀開始：開始試驗，參量開始刷新，曲線開始繪制。點：試驗由上升階段轉為下降階段。對于單向試驗，此按鈕禁止。結束：結束試驗，通訊停止。曲線窗口出現光標，參量窗口顯示光標對應值。保存：試驗結束，對擬合曲線/原始曲線的試驗數據保存。穩定點：在試驗進行時，用于標定穩態點。坐標設置：進入試驗時，曲線坐標以模板設定為默認值，未開始試驗時和試驗分析時可用此功能修改曲線坐標，實驗進行中時該按鈕無效。表格輸出： 默認保存“試驗名稱-數據輸出”到文件夾。擬合曲線/原始曲線：選擇顯示擬合曲線或原始曲線點擊“開始”按鈕，試驗開始，參量值開始刷新，坐標系中出現實時值點（紅色圓點），曲線開始按參量值繪制。曲線的繪制是單調的，例如上升過程中，X軸、Y軸參量出現下降，曲線并不跟隨向下繪制。實時值點則反映參量的實時值。包含上升、下降過程的試驗：A. 試驗開始后，隨著X、Y軸參量的增加，曲線單調上升（紅線）。當參量處于調節間隔的穩定狀態時，點擊“穩定點”按鈕，把當前參量值記錄為一點穩定點。穩態點顯示于窗口左下，同時在坐標系中該點處繪制一個＋標記。B. 當參量增加到了點，需要用戶手動按“點”按鈕，程序記錄當前值為穩定點的同時在曲線處繪制一個＋后，試驗進入下降階段，將只記錄下降的數據，所以在試驗時一定要確認上升階段結束時才能按“點”按鈕。C. 下降階段，曲線（藍色）單調下降，此階段同樣應記錄穩態點。當參量降至點時（通常不能完全歸零），點擊“結束”按鈕，試驗結束，此時程序自動繪制處特性曲線的平均曲線（綠色）。

發電機特性綜合測試儀6.2按用戶要求格式打印表格。可一臺電機一份報表，也可幾臺電機一份報表，可按存儲數據的電機編號連續報表，也可選擇電機編號形成報表。7、具有條碼掃描及打印、合格證打印 等功能，硬件另配。 8、數據備份及導出由用戶選擇路徑保存型號庫與測試數據庫。測試數據也可以導出為Excel表格9、提供ERP接口方便測試數據和貴公司ERP銜接， 可實現生產管理自動控制。七、電機出廠綜合測試系統主要配置：序號 設備名稱型號或規格數量產地1工業控制計算機技術培訓及售后服務1、 設備到廠后，按照買方要求在買方工廠進行安裝調試的過程中，免費對買方技術人員進行包括設備操作、故障排除及維護保養等方面的現場授課及培訓。2、在設備使用過程中，賣方向買方及時提供相關技術咨詢，現場技術服務及維修用零備件，并提供跟蹤服務。3、設備免費保修期為一年。4、保質期內售后服務由賣方免費負責。賣方在接到服務通知（傳真或信函）后1小時內給予答復，如買方不能自行解決的問題，需派員到廠處理時，保證在2個工作日內到達買方現場排除故障。5、若為買方原因于裝卸過程，或因存放時間過長造成設備外觀或內部的損壞，或因意外天災等不可抗力及買方操作不當，自行拆解改裝等所造成之人為損壞，不在以上保修范圍。6、保修期外、賣方應與買方建立良好的售后服務關系，以優惠的價格向買方提供所需的零配件，發生故障時，賣方應在接到買方通知后1小時內給予答復，需派人到廠處理，費用雙方協商。
