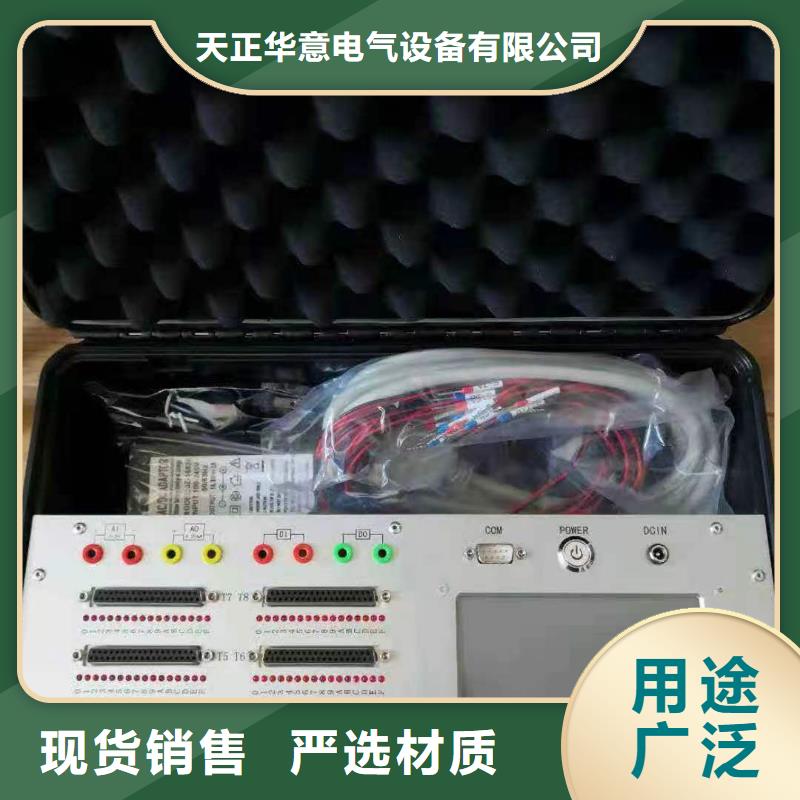

錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

錄波儀十、趨勢圖錄波儀在 存儲器上建有趨勢圖文件，可以以1點/秒的頻率連續記錄歷史曲線，并隨時寫入該文件。趨勢圖可記錄不多于8個模擬量，以及16路開關量。記錄時間總長為1小時、2小時、6小時、12小時、1天、2天、3天可選。此畫面支持的操作：F3：趨勢圖設置運行中，用戶可以啟動趨勢圖的記錄（主菜單/設置/趨勢圖管理/運行趨勢圖），也可以停止之前啟動的趨勢圖（主菜單/設置/趨勢圖管理/停止趨勢圖）。狀態條顯示了趨勢圖的運行狀態。趨勢圖數據包含 時鐘信息，如果記錄過程中曾被停止或關機，則顯示的趨勢曲線會有中斷。錄波儀在出廠時，趨勢圖的記錄被設定為停止。10.1.設置趨勢圖的設置由（主菜單/設置/趨勢圖管理/趨勢圖設置）進入，在這個對話框中可以選擇要記錄的模擬量。如果當前趨勢圖已經記錄有數據，而用戶改變了模擬量的選擇，則必須重建趨勢圖文件；此時，錄波儀會提示用戶，在刪除或保存數據為文件之間作出選擇。將趨勢圖數據保 存為一個記錄文件，記錄類型為，文件擴展名為“TRD”。10.2.實時顯示按“菜單”鍵，選擇彈出菜單的“實時顯示/趨勢圖”。如果趨勢圖正在運行，則畫面會實時刷新。畫面橫向為時間軸，可選的顯示畫面時間軸長度為：1小時、2小時、6小時、12小時、1天、2天、3天，并且不超過記錄時間總長；時間軸右端顯示為0，從右向左，依次顯示距離右端的時間。在趨勢圖運行時，時間軸右端是當前時刻；在停止時，因為畫面不再刷新，所以時間軸右端是停止的時刻。畫面縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。畫面設置：此對話框的設置與趨勢圖設置不同，請注意區分。此處是從趨勢圖記錄的模擬量、開關量中選擇需要在畫面中顯示的，對趨勢圖的數據記錄沒有影響。10.3.趨勢圖記錄文件在打開的記錄列表對話框中，選定要打開的趨勢圖記錄，按“↙“鍵，進入分析畫面。分析畫面與停止記錄時的趨勢圖實時顯示畫面類似，即數據、時間軸不刷新，而且狀態條的功能路徑部分顯示當前打開的文件名。
