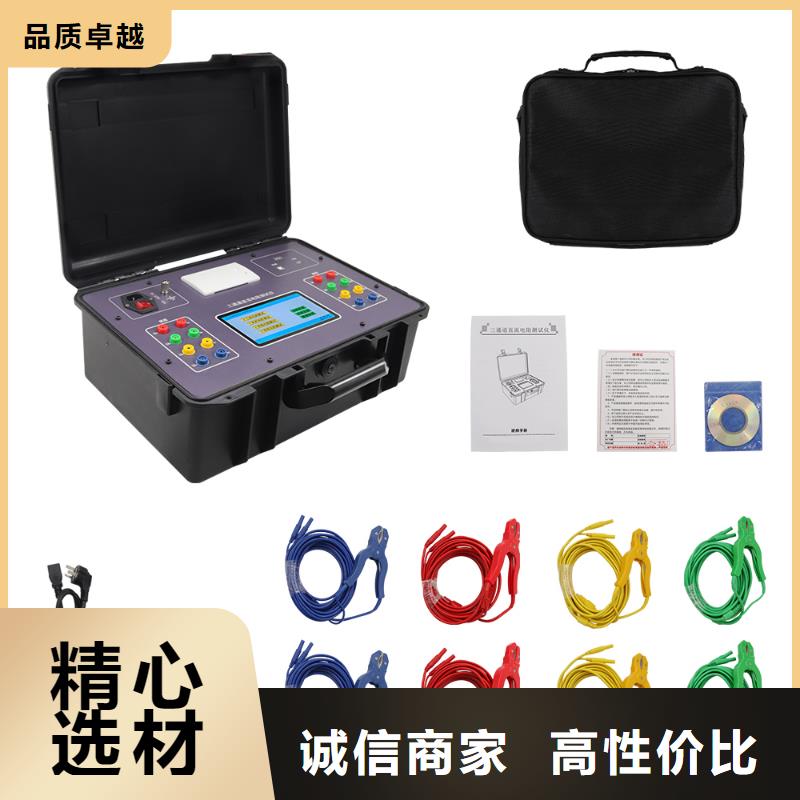

直流電阻測試儀 變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSR50型直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。二、主要技術指標項目 技術指標及參數 備注測試電流 <5mA、2.5A、5A、10A、20A、50A 測量范圍 50μΩ～400mΩ （50A）100μΩ～1Ω （20A） 500μΩ～2Ω （10A）1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 10Ω-20KΩ （<5mA） 小分辨率 0.1μΩ 準確度 ±(0.2%+2字) 顯示 液晶顯示器 電阻顯示有效數字為 4 位數據存儲 1000組 工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露 電源 AC 220V±10V，50Hz±1 Hz 保險管 10A 功耗 1000W 外形尺寸 長400mm×寬225mm×高350mm 重量 儀器：13Kg 線箱:6.5Kg 三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。 2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。 4、具有聲響放電報警，放電指示清晰，減少誤操作。5、響應速度快。6、智能功率管理技術，儀器總工作在小功率狀態，有效節能，減少發熱。7、320X240點陣的超小像素點的65K真彩色液晶，8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲10、自帶面板式微型打印機，可漢化打印測量結果

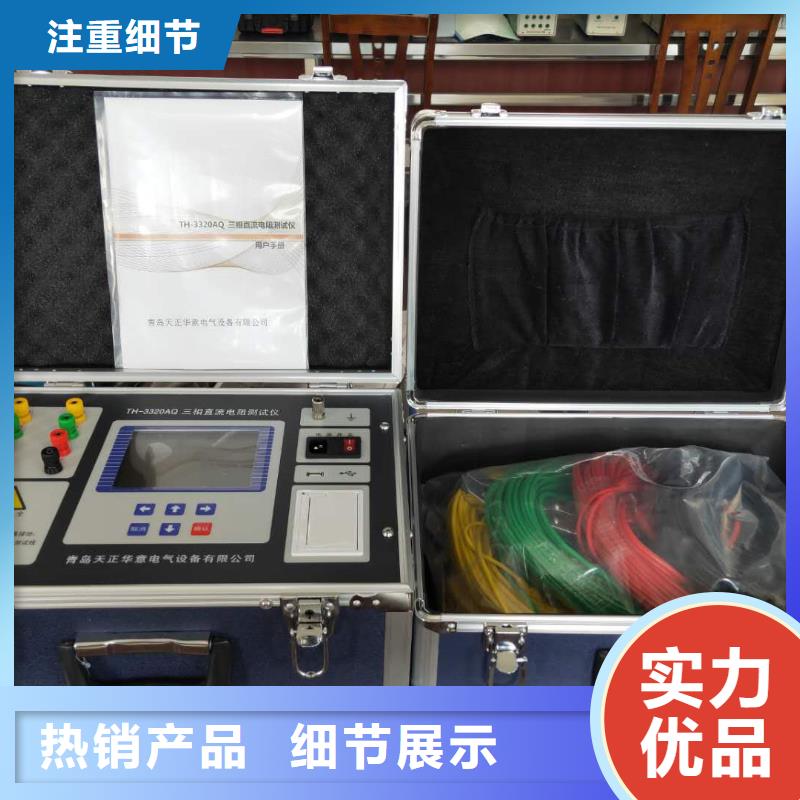

直流電阻測試儀介紹 儀器面板見圖一圖一1、儀器開關：一：選擇交流工作方式并開機；○：關機；二：選擇直流供電方式并開機。2、交流電源接口：選擇交流供電方式時，需接入AC220V，50HZ電源。3、接地柱：儀器接地，保護設備及人身。4、測試端子：I+、 I- ：電流輸出端子，I+為輸出電流正，I-為輸出電流負；V+、V- ：電壓輸入端子，V+為電壓線正，V-為電壓線負。5、電池電量顯示：顯示儀器內部電池剩余電量。6、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。7、打印機：打印輸出測試數據。8、數據接口：USB （標配）：可用U盤導出測試數據。RS232（選配）：用于數據通訊。9、按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。10、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法1、接線A： 單相測量法，儀器接線見下圖：將紅色測試線的插片接到I+上， 插桿接到V+上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。圖二B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。圖三圖四圖五對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的 電流比較小，或者為了加快測量速度，可選擇助磁法測量。
