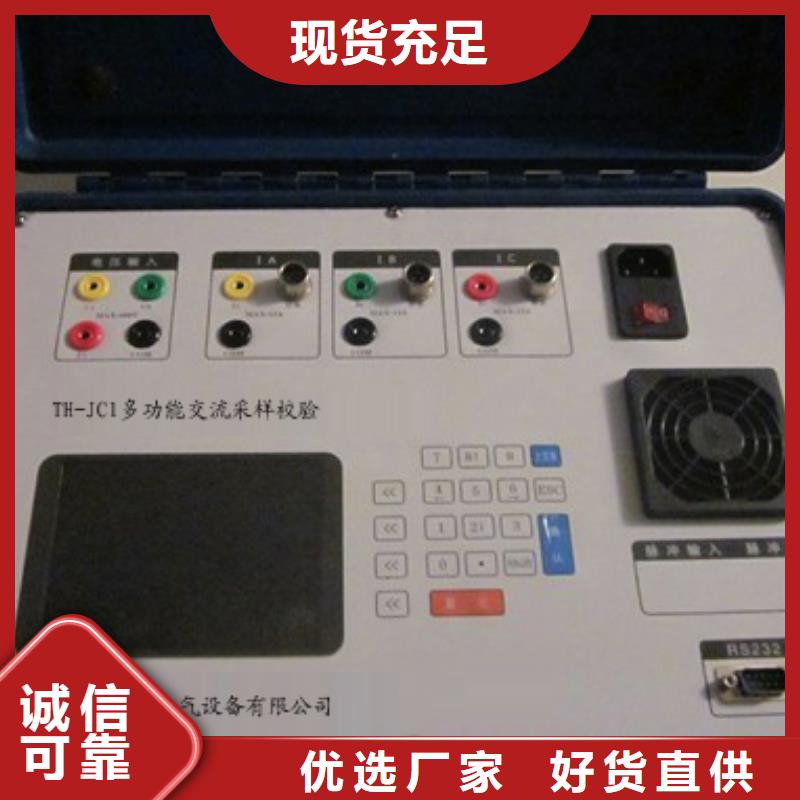

江西交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。

江西交流采樣現場校驗儀 內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置；⑵ 頻率欄中顯示值在沒有交流電壓、電流信號時，顯示為“38.110”，有交流電壓、電流信號時，則顯示實際“市電”頻率值。當對頻率進行“送數”操作或在按屏幕下邊六個按鍵中對應“頻率”的空白鍵進入“交流頻率輸出設置”界面后，按數字鍵“9”（市電/標頻）鍵，將頻率由“市電”狀態轉成“標頻”狀態時，則頻率欄中顯示“標頻”值。注：對于頻率進行步進操作時，必須先將頻率由“市電”狀態轉成“標頻”狀態，否則按“1～5”鍵,步進調節無效；⑶ 在圖4中按屏幕下邊六個按鍵中對應“因數”的空白鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后 ，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”,頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前電壓、電流的檔位；相別、接線方式的狀態；設置電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。
