南陽發電機特性綜合測試儀堵轉及空載采用型號為YAJ-1701E高精度數字測試儀外形如下：所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。六、軟件功能介紹：1、系統軟件功能介紹：測試程序對電機進行自動測量，并根據測試參數進行判斷。還具有測試參數的編輯管理功能，測試結果的存儲、檢索和打印功能，測試結果的統計功能1.1啟動系統:系統接線正確后方可啟動系統總電源。1.2啟動硬件:首先將系統所需各種電源送入系統，然后將繼電器—接觸器控制盤上的空氣開關接通，系統控制部分接通，先檢查電壓表指示電壓是否正常；無異常現象后打開工控機及顯示器電源，啟動計算機，計算機將自動引導至WINDOWS操作系統的桌面。1.3啟動軟件:如果計算機啟動后沒有自動進入測試系統界面，則可以通過雙擊桌面上的快捷方式圖標(測試程序保存在“D:\電機出廠”目錄下)進入測試系統界面。本系統測試程序在WINDOWS系統中運行。測試程序運行時請關閉其它程序，以確保系統測量的穩定性和準確性。進入測試系統時首先會出現提示窗口，初始化完成并且啟動按鈕在停止狀態時即可進入測試界面三相電機。

南陽發電機特性綜合測試儀 通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。圖14 示波器的坐標設置坐標設置對話框如圖14所示通過小值和值來定義當前信號展示時的坐標范圍，調整坐標范圍可以實現對曲線的放大和縮小，通道小數點位數用于控制示波器數據展示和分析時小數點位數，此項決定了此通道數據在系統中展示時所使用的小數點位數。X軸設置即為時間軸的范圍設置，將X坐標小數點增多將可以增加時間分析的分辨率。坐標系選擇可以選擇4條曲線的坐標作為當前顯示的坐標系。當設置的X軸范圍超過限制時，儀器會自動調整至允許設置的值。2） 圖形的放大與縮小儀器提供四種方式對當前窗口的波形進行放大與縮小，種方式是使用示波器左邊快捷工具欄的放大與縮小工具，第二種方式是調整波形的坐標范圍，第三種通過按下鼠標或者一直按觸摸屏在LCD上繪制一個矩形區域以實現對圖形的縮放，第四種是通過示波器右邊快捷工具欄對特定曲線進行放大和縮小。其中波形放大，縮小和矩形區域縮放控制這兩種方式是針對當前窗口的所有信號進行的操作，而坐標調整和特定曲線的縮放則是針對特定的某一條曲線，并且對特定曲線的縮放只影響Y坐標的調整3) X軸放大與縮小X軸的放大與縮小操作是指調整當前示波器圖形的時間窗口，并不改變曲線的Y軸坐標范圍。4）圖形定位在示波器左邊快捷工具欄可以啟動或者關閉數據定位操作，啟動數據定位操作后，示波器中會顯示一條定位紅線如圖22所示，示波器數據框會顯示當前紅線對應的時間，以及該時刻各個通道的數值

南陽發電機特性綜合測試儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。圖10 自動率定界面注意： 當通道1選擇檔位為100mV，且通道1/7的檔位置于10V時，儀器通道1的輸入范圍是-100mV~100mV，否則100mV檔位電壓選擇失效，100mV檔位電壓選擇僅在發電機短路試驗，空載試驗和勵磁特性試驗時有效，其他試驗選擇無效。當選擇100mV檔位時CH1通道運行輸入的電壓小于20V3.7 試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀取：按鈕則會出現如圖11所示界面。

南陽發電機特性綜合測試儀電阻時間”:單個電阻測量時間。單位為毫秒。值為500，小值為0。(注:不應該小于500毫秒，被測電阻越小時間應相應延長)9)“標準溫度”:用來對電阻測量值進行溫度補償。所給出的電阻上下限應是“標準溫度”中設定溫度下的值，單位為℃。值為20，值為200。10)“絕緣下限”:判斷絕緣電阻合格與否的標準，單位為MΩ。值為100。 11)“絕緣時間”:絕緣電阻測量時間。單位為秒。默認值為0。一般情況下時間設定為0即可，如發現絕緣電阻測試不穩定時可以相應延長時間。15)“耐壓電壓”:在測試系統中如果工頻耐壓為自動調壓方式時此之值為調壓單元調整電壓之參照。無論在自動或電動調壓設備上在耐壓測試時所采集到的電壓與此標準參數進行比較如果相差±20％則系統會給出相應的提示。單位為kV。16)“泄漏上限”:工頻耐壓泄漏電流上限，單位為mA。17)“泄漏下限”:工頻耐壓泄漏電流下限，單位為mA。值為0.01。18)“耐壓時間”:對被測物施加耐壓電壓的持續時間。單位為秒。值為1，小值為0。20)“空載電壓”:(出廠參數)空載測試的標準電壓值。用于空載電流和功率的修正。單位為V。默認值為380。27)“空載電流H”:(出廠參數)空載電流(修正后)上限值，單位為A。(注:電流的上限值決定電量測量單元的選檔，如果選檔有誤可能引起超量程或測量數值不準確)。28)“空載電流L”:(出廠參數)空載電流(修正后)下限值，單位為A。29)“空載平衡”:(出廠參數)空載測量的三相電流的不平衡度上限。默認值為10％。30)“空載功率H”:(出廠參數)空載損耗(修正后)上限值，單位為W。31)“空載功率L”:(出廠參數)空載損耗(修正后)下限值，單位為W。32)“空載時間”:(出廠參數)空載測量的持續時間。單位為秒。默認值為5。33) “運行時間”:(出廠參數)此項參數只有在單相電機作離合開關測試時使用。為每次電機空運轉的時間。34) “停止時間”:(出廠參數)此項參數只在單相電機作離合開關測試時使用。為每次電機空運轉后停止的時間。單位為秒。35)“運行次數”:(電機出廠參數)此項參數只在單相電機作離合開關測試時使用。每次電機空運轉并停止一段時間的循環次數。

南陽發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：單擊參量名稱下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

南陽發電機特性綜合測試儀錄波儀是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。錄波儀是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與錄波儀相同的軟件界面，可經由局域網與錄波儀連接，實現儀器功能的遠程擴展，具備與錄波儀本機基本相同的功能，包括監測、錄波、試驗、設置等等。錄波儀主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：錄波儀接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

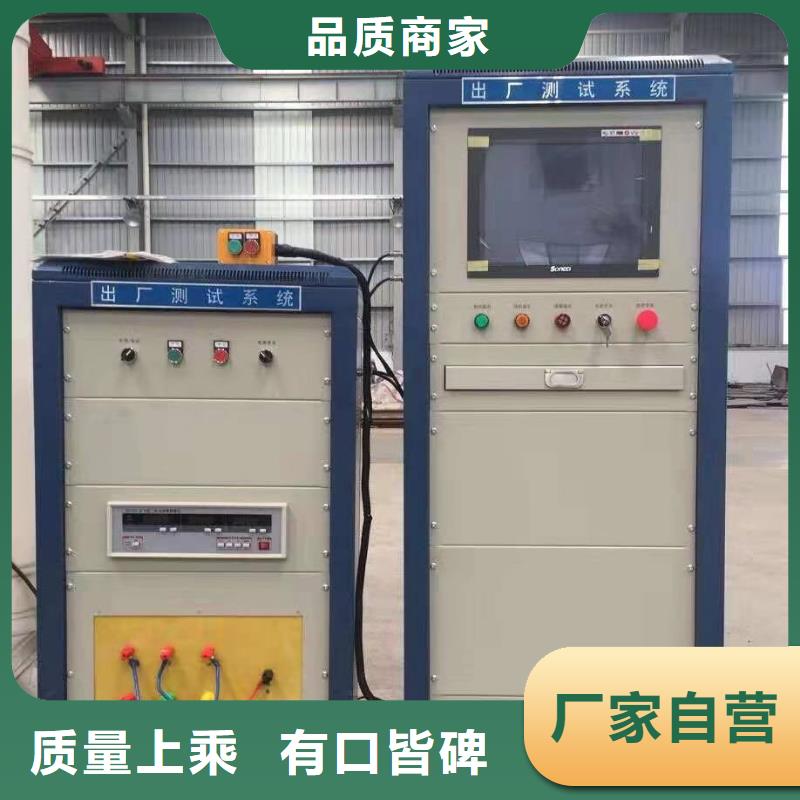

南陽發電機特性綜合測試儀 測試系統特點1．測試接線方式：4＋1工位接線測試。 2．一次接線、按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽。可單做一項或幾項。設備配備報警燈，運行測試狀態燈光。3．數據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據甲方要求做上指定logo和公司名稱。4．具有高性能，有很好的防護措施。5．設備具有條碼掃描功能，也具有條碼或二維碼打印功能。硬件另配。6．具有今后與廠局域網連接的功能，硬件部分另行配備。7．系統測試順序：按標準設備是直流電阻-絕緣電阻-沖擊匝間-工頻耐壓 -堵轉測試-空運轉-空載測試， 可根據用戶要求調整。8.向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。9.采用20吋16：9高清液晶顯示器。長時間使用，使人眼睛看上去不顯疲勞。10、未盡事宜可面談協商。四、技術指標：1、直流電阻（采用數字高精度電阻計HP3544，4端測量技術，測試線及繼電器接觸電阻影響，精度高，可靠性能好）。

南陽發電機特性綜合測試儀 以下為三相電機三個繞組自比被測試定子三相繞組波形黃色（A-B相）、綠色（B-C相）及粉色（C-A相）重疊顯示在一起，計算機自動比較其差值及面積差值，確定線包匝間與否。4、工頻耐壓和泄漏電流測量該項目之前，同樣需要測量本底泄漏電流，再將相同的工頻高壓加到被試電機繞組與外殼之間及相與相之間、并測量產生的泄漏電流，扣除本底后作為結果顯示，并根據設定的上下限值自動判斷合格與否。按下停止按鈕結束本次測試。工頻耐壓測試：三相對地。工頻電壓及泄漏電流采用數字式儀表5、堵轉測試電機在靜止情況下，給電機接線端突加一參數設定值附近的低電壓（根據電機額定電壓不同則堵轉電壓也不同，一般為額定電壓的1/4，堵轉電壓用50-170V），電機將由靜止啟動并且加速，測試系統在電機啟動之前或在極低轉速下測量加到電機端的電壓、通過的線電流、有功功率及電源頻率，并根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動切換到空運轉狀態。6、空運轉此項目不進行數據測試及顯示，可多路同時進行通電運轉，時間到可轉入空載測試。7、空載測試被試電機在空運轉狀態下連續運轉至損耗穩定后，自動將測量回路依次切入正在做空運轉的電機線路上，測取該臺電機空載下的電壓、電流、功率、頻率，根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動斷電。堵轉及空載采用型 高精度數字測試儀外形如下：
