太原發電機特性綜合測試儀在線分析軟件簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。5.2 主界面開機后，雙擊桌面的“軟件-快捷方式”，進入監控主界面如圖5所示：圖5主界面說明：?主界面上方有在線軟件功能區顯示按鈕及背景色和前景色游標調制條。

太原發電機特性綜合測試儀運算組合分析程序運算組合程序使用戶可以對儀器的通道數據進行二次運算，運算符號包括，加，減，乘，除，積分五種，運算所得的波形還是以示波器的形式展現。運算組合設置界面如圖17所示注意：運算組合，參數統計，交叉圖形，頻譜分析和諧波分析等功能都是針對示波器當前時間窗口的曲線進行運算組合運算后所得的數據還是以示波器形式展現，并且時間窗口的長度與原始數據一致，進行組合運算時，各運算后的通道名稱可以重新定義如圖17所示，當某一通道后的運算變量有一項不為0時，該通道就會被選擇，如果通道全部為0則該通道不會在運算后顯示。圖17組合運算參數設置3.12 交叉圖形程序交叉圖形程序使用戶可以對所采集的任意通道數據進行相關性分析，按照圖18所示的設置界面，選擇某一通道作為X軸，某一通道作為Y軸就可以繪制示波器當前時間窗口對應波形的關系特性曲線。例如選擇同一通道作為X軸和Y軸時，此時的關系為Y＝X曲線。其對應曲線為一條過0點，斜率為1的直線如圖19所示圖18 交叉圖形工具通道選擇圖19 交叉圖形關系曲線3.13 傅里葉分析頻譜程序儀器軟件系統還內置了頻譜分析程序，將示波器的數據定位在某一時間窗口，點擊頻譜分析后，在圖20參數設置界面選擇要進行分析的通道，儀器會自動計算數據的傅立葉頻譜，并繪制頻譜曲線如圖21所示。注意在進行頻譜分析時請確保信號的當前時間窗口數據點數為128至2000之間，如果要分析的信號為周期信號，請確保示波器的當前時間窗口展示的是信號的完整周期

太原發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：單擊參量名稱下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

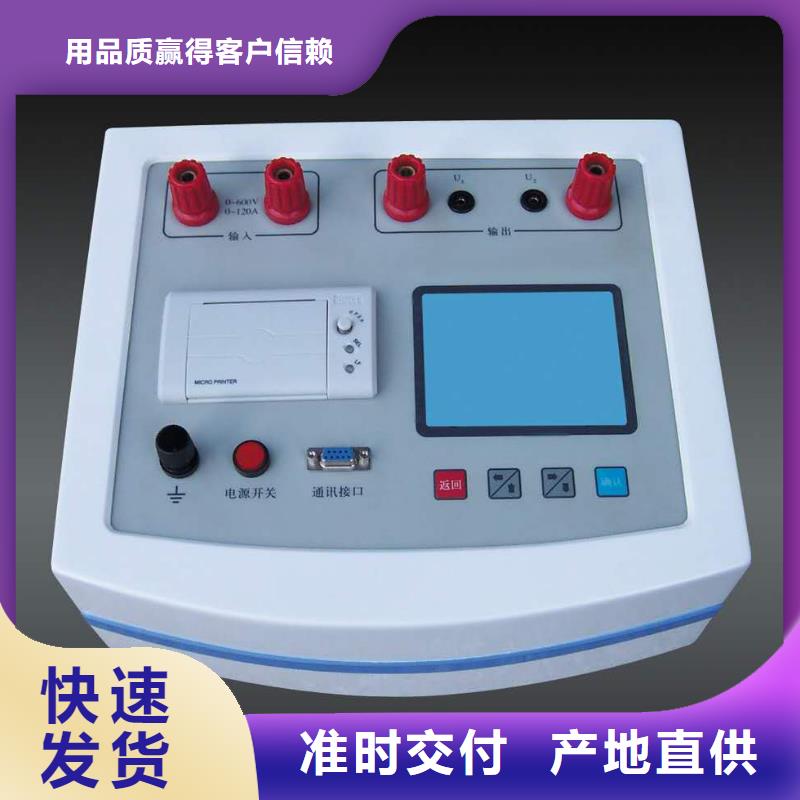

太原發電機特性綜合測試儀 儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10％階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

太原發電機特性綜合測試儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。圖10 自動率定界面注意： 當通道1選擇檔位為100mV，且通道1/7的檔位置于10V時，儀器通道1的輸入范圍是-100mV~100mV，否則100mV檔位電壓選擇失效，100mV檔位電壓選擇僅在發電機短路試驗，空載試驗和勵磁特性試驗時有效，其他試驗選擇無效。當選擇100mV檔位時CH1通道運行輸入的電壓小于20V3.7 試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗模板程序而組織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗模板程序，然后在試驗模板主界面點擊“讀取：按鈕則會出現如圖11所示界面。

太原發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

太原發電機特性綜合測試儀 曲線類試驗?試驗設置針對一類特定的電氣試驗，需要選擇特定的參量、記錄時長、不同參量的比例值、偏移、顏色等等，這些設置內容可以保存為一個配置文件，即模板。以后做同類試驗時，模板可以重復加載使用。錄波儀本地機軟件附帶部分常用模板。點擊“電氣試驗/曲線類試驗”，進入“啟動曲線類試驗”的設置頁面，如圖23所示：在設置對話框，用戶再次選擇模板，如果沒有合適的模板，則選擇“新建”，并選擇要記錄的模擬量、開關量。同時需選擇或輸入試驗名稱、確定記錄總時長。試驗窗口在“啟動曲線類試驗”設置頁面，按“確定”按鈕后，按鈕后，參量開始持續記錄、繪制，曲線自右向左推移。停止：點擊“停止”按鈕，記錄停止，畫面上出現游標，進入分析狀態。保存：點擊“保存”按鈕，保存數據。新試驗：停止后的試驗窗口，可點擊“新試驗”重新進入試驗狀態，在此之前應保存數據。在參量的動態過程之前，就應點擊“開始”按鈕，開始記錄曲線，以錄制適當長度的前穩態。當動態過程錄制完整，進入后穩態時，可隨時停止，不一定要等待記錄長度達到總時長。參量的動態過程開始后，要保持觀察，適時停止，以免有用的數據因超出記錄總長而丟失。自動啟動：試驗程序具有可選的“自動啟動”功能，即在參量出現用戶設定的模擬量突或開關量變位時，試驗進入“已啟動”狀態，此后持續記錄到用戶設定的“啟動前保留”時間，試驗自動停止。啟動設置：階躍試驗-啟動設置，進入啟動值設置頁面如圖25所示：圖25模擬量啟動量：模擬量參量在100ms內，出現突變（正階躍或負階躍），突變值達到此啟動值，則試驗進入“已啟動”狀態。開關量變位啟動：開關量出現變位，則試驗立即進入“已啟動”狀態。試驗進入“已啟動”狀態，則出現倒計時對話框，在試驗自動停止前，用戶可以點擊“取消啟動”，退出“已啟動”狀態.啟動前保留長度：時間（秒）。模擬量突變啟動功能應在充分了解參量的動態特性的基礎上謹慎使用，且不能更改模板文件的擴展名。模板保存后，下次開始試驗時，可在設置對話框中選擇該模板，即加載了其中的設置內容。
