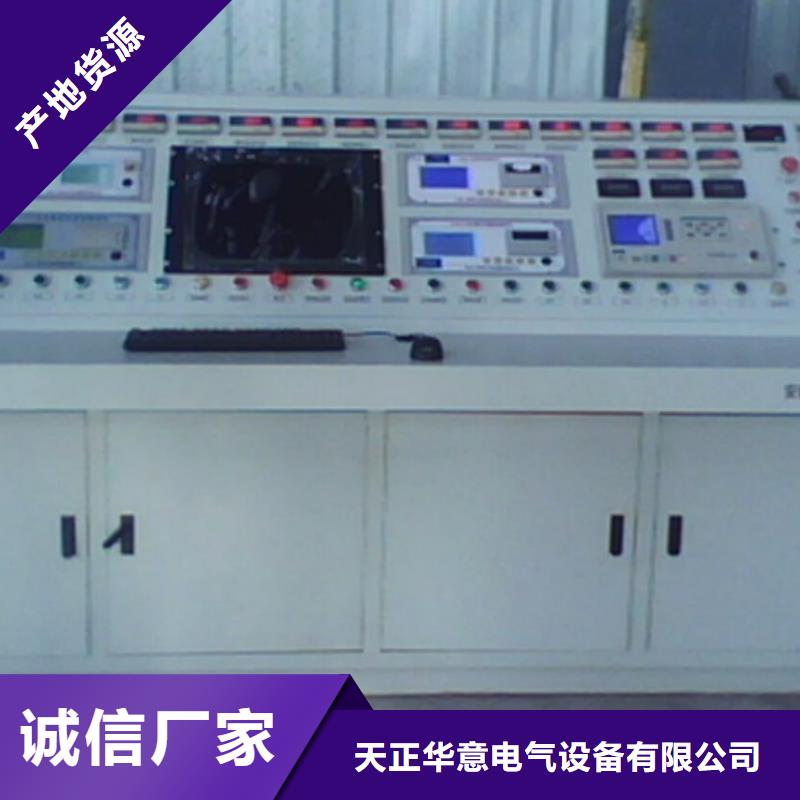

變壓器綜合性能測試臺大理

大理變壓器測試臺本使用指南提供了試漏及抽真空裝置的基本信息，要了解完整的操作說明，請聯系我公司技術人員索要更詳細的資料或指導。變壓器試漏及抽真空自動裝置測試儀是用于在對變壓器及A修后變壓器連同氣體繼電器及儲油柜進行密封性試驗，。檢測儀屬于個人裝置，您的責任是對報警作出正確的反應。檢測儀只是提供檢測參考數據，會受到環境及使用各方面影響，不代表人身情況，請根據實際情況做出判斷。關于試漏及抽真空裝置的使用規程保證本產品自交付客戶之日起在正常使用及保養下兩年之內不會出現材料和工藝方面的缺陷，本保證僅適用于客戶購買及未使用過的新產品，保障責任為有限責任，對于在保證期內返回授權服務中心的缺陷產品，有權自行選擇更換及維修。依據本保證承擔的責任均不超過客戶購買產品時實際支付款項金額的大小。以下情況不屬于本產品的擔保范圍：1、在使用過程中因產品正常磨損或破損而需要定期更換的零件2、根據鑒定，任何因誤用、改裝、疏忽、意外事故或操作、處理、使用條件異常而損壞的產品3、任何因非授權經商維修或在產品上安裝了未經許可的零件而造成的損壞或缺陷

大理變壓器測試臺本使用指南提供了試漏及抽真空裝置的基本信息，要了解完整的操作說明，請聯系我公司技術人員索要更詳細的資料或指導。變壓器試漏及抽真空自動裝置測試儀是用于在對變壓器及A修后變壓器連同氣體繼電器及儲油柜進行密封性試驗，。檢測儀屬于個人裝置，您的責任是對報警作出正確的反應。檢測儀只是提供檢測參考數據，會受到環境及使用各方面影響，不代表人身情況，請根據實際情況做出判斷。關于試漏及抽真空裝置的使用規程保證本產品自交付客戶之日起在正常使用及保養下兩年之內不會出現材料和工藝方面的缺陷，本保證僅適用于客戶購買及未使用過的新產品，保障責任為有限責任，對于在保證期內返回授權服務中心的缺陷產品，有權自行選擇更換及維修。依據本保證承擔的責任均不超過客戶購買產品時實際支付款項金額的大小。以下情況不屬于本產品的擔保范圍：1、在使用過程中因產品正常磨損或破損而需要定期更換的零件2、根據鑒定，任何因誤用、改裝、疏忽、意外事故或操作、處理、使用條件異常而損壞的產品3、任何因非授權經商維修或在產品上安裝了未經許可的零件而造成的損壞或缺陷

大理變壓器測試臺、電流互感器1、額定電流（200，100，50，20，10，5）/5A2、額定電壓3kV3、準確度等級0.1級4、額定頻率50Hz 六、電壓互感器1、額定電壓(0.5，1)/√3)/(0.1√3)kV2、準確度等級0.1級3、額定頻率50Hz 七、TH-3395T變壓器直流電阻測試儀1、測試電流20mA、1A、5A、10A、20A2、測試范圍1mΩ~2kΩ3、分辨率0.1μΩ4、準確度0.2％ 八、TH-2001K功率分析儀1、輸入通道電壓、電流各62、測量范圍0.2~50A；6~1000V3、頻率范圍直流、交流0.5Hz~1MHz 八、TH-3000溫度巡檢儀1、顯示方式7英寸大屏幕觸控液晶顯示2、采樣時間≤1S3、通訊接口RS232與RS4854、數據接口不少于三個USB2.0接口5、溫度范圍PT100熱電阻-100～330℃6、測溫通道30個 7、測量精度不小于0.1℃ 九、變壓器溫升綜合控制臺滿足空載損耗及空載電流、負載損耗及阻抗電壓、短時過負載以及零序阻抗測量能力的測量及非額定條件下的換算；具備自動生成溫升曲線和報告打印和數據自動處理和U盤導出等功能；操控軟件應包含電阻不平衡率自動計算及直流電阻溫度的換算功能，能實現計算機界面操作、數據自動處理和U盤導出等功能環境溫度及電源頻率測量； 1、油浸式，外殼有良好接地端子，應具備移動的輪子，固定放置時應能平穩支撐，使用中應固定，不能被移動。2、三相、可單相使用。3、額定容量滿足10kV、35kV配電變壓器容量在2500kVA以內的“變壓器短時過負載能力試驗”要求。3、輸入電壓0～650V/4、多抽頭，輸出電壓1.0、5.0、10.0、15.0kV4、額定容量運行時間不少于20h5、高、低壓套管為瓷質，高壓套管帶均壓球十、單相升流器頂部出線布置出線方式 1、額定容量 調壓器：30kVA；升流器：30kVA2、升流器額定輸入電流：75A；電壓：400V3、升流器額定輸出5kA；6V4、阻抗電壓＜8％5、空載電流＜6％ （投標人填寫1、試驗區域面積：高：3.5米，長12米，寬8米

大理變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打??；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比?？捎糜跈z查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

大理變壓器測試臺 高壓空載損耗測試高壓空載損耗測試界面及流程與低壓空載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。空載損耗及空載電流的測量的原理空載損耗及空載電流是變壓器運行的重要參數，通過測量驗證這兩項指標是否在 標準或產品技術協議允許的范圍內，以檢查和發現試品磁路中的局部缺陷和整體缺陷。空載損耗及空載電流的測量，應從試品各繞組中的一側繞組（一般為低壓繞組）線端供給額定頻率的額定電壓（應盡可能為對稱的正弦波電壓），其余繞組開路；如果施加電壓的繞組是帶有分接的，則應使分接開關處于主分接的位置；如果試品繞組中有開口三角形聯結繞組，應使其閉合。運行中的地電位處（分級絕緣變壓器其中性點、鐵心、拉帶等）和油箱或外殼應可靠接地。測量時變壓器的溫度應接近于試驗時的環境溫度。空載試驗時按圖6 的接線進行。單相變壓器參照圖6（a）和的接線，三相變壓器參照圖 6（c）、（d）、（e）、（f）的接線；其中為yn 或 zn 聯結繞組的接線；三相變壓器與單相變壓器空載試驗時，均需測量電壓方均根值、平均值和頻率；施加電壓以平均值（方均根值刻度）為準。

大理變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打?。槐４娴臄?shù)據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比?？捎糜跈z查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

大理變壓器測試臺圖片僅供參考這是全自動 手動沒有電腦及打印機設計前言1．?dāng)?shù)據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。章項目概況1.1甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■10kV普通配電變壓器和特種電力變壓器，容量三相1000kVA及以下。1.2甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為4.5％以內，電壓等級為■高壓側10kV等?！龅蛪簜?cè)：0.1kV～0.4kV。1.3甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品容量要求：■高壓側電壓等級10kV容量1000kVA及以下的試品。1.4甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品以下試驗項目的要求：1.4.1例行試驗（部分）■變壓器空載電流百分比及空載損耗試驗；變壓器短路阻抗百分比及負載損耗試驗；■

大理變壓器測試臺本使用指南提供了試漏及抽真空裝置的基本信息，要了解完整的操作說明，請聯系我公司技術人員索要更詳細的資料或指導。變壓器試漏及抽真空自動裝置測試儀是用于在對變壓器及A修后變壓器連同氣體繼電器及儲油柜進行密封性試驗，。檢測儀屬于個人裝置，您的責任是對報警作出正確的反應。檢測儀只是提供檢測參考數據，會受到環境及使用各方面影響，不代表人身情況，請根據實際情況做出判斷。關于試漏及抽真空裝置的使用規程保證本產品自交付客戶之日起在正常使用及保養下兩年之內不會出現材料和工藝方面的缺陷，本保證僅適用于客戶購買及未使用過的新產品，保障責任為有限責任，對于在保證期內返回授權服務中心的缺陷產品，有權自行選擇更換及維修。依據本保證承擔的責任均不超過客戶購買產品時實際支付款項金額的大小。以下情況不屬于本產品的擔保范圍：1、在使用過程中因產品正常磨損或破損而需要定期更換的零件2、根據鑒定，任何因誤用、改裝、疏忽、意外事故或操作、處理、使用條件異常而損壞的產品3、任何因非授權經商維修或在產品上安裝了未經許可的零件而造成的損壞或缺陷

大理變壓器測試臺短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運?！钡碗妷憾搪纷杩乖囼炇氰b定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。

大理變壓器測試臺低壓感應耐壓測試（界面如圖9）1. 數據顯示：界面中中顯示實時的三相有效值電壓值、三相電流值、試驗頻率以及試驗計時；預設參數設置預設電壓為2倍的額定電壓。2. 接線方式：將測試線夾頭按照a、b、c順序夾至變壓器三相低壓側，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：點擊點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動倒計時，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：若變壓器低壓側額定電壓高于 400 伏（即高于機組額定輸出電壓）時，請使用中間變壓器進行測試或參考其他試驗方法；進行感應耐壓試驗時，變壓器一次側有高電壓，應注意保持距離；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓感應耐壓試驗（如圖9）高壓感應耐壓試驗界面及試驗流程與低壓感應耐壓試驗基本相同，不同之處為高壓試驗啟動“中間變壓器”第七章 溫升試驗點擊“溫升試驗”選擇按鈕，進入溫升試驗界面（圖 10）圖 10溫升試驗界面溫升測試（界面如圖10）根據變壓器的類型，選擇“油變負載”“干變空載”“干變負載”，進行試驗項目；油浸式變壓器：這一類型的變壓器溫升試驗需要進行其負載溫升試驗即可。干式變壓器：這一類型的變壓器溫升試驗需要進行其空載溫升和負載溫升兩個試驗。以“油變負載”為例，點擊進入試驗界面如果此編號下有試驗數據，可以勾選“初始數據清零”，將之前數據全部。溫度保存間隔：是試驗過程中溫度記錄的時間間隔，自行填寫。接線方式：測試線接被試變壓器高壓側，低壓側短路。試驗前請仔細閱讀試驗說明。試驗說明：試驗分為兩個階段：個階段：施加總損耗（被試變壓器總損耗），觀察溫度變化，連續三個小時，每個小時溫度變化率不超過1K，則認為該被試變壓器達到穩定狀態，可以進入第二階段；第二階段：施加額定電流，將被試變壓器施加的電流值降至被試變壓器高壓側額定電流值，維持一個小時，記錄當前電壓、電流、損耗、溫度等數據，一小時后，系統直接斷電，迅速測量被試變壓器高壓側和低壓側的電阻值，一般只采取其中一個相別的電阻，每隔半分鐘或者一分鐘，記錄電阻值，一共測量十五分鐘，停止測量，根據所記錄的電阻值推算出被試變壓器的高壓熱阻值和低壓熱阻值，將所有數據進行計算，得出溫升數值為該試驗所需終數據。
