秦皇島回路電阻測試儀 .功能特點內置大容量鋰電池，可進行500次以上測試，測試過程簡單、方便。輸出電流多檔可選，100A。測試時間可選，100A時長60秒。測試精度高、量程寬，可測20mΩ。效率高、發熱量小，具有開路、過熱等保護功能。彩色液晶顯示，界面友好，易于操作，具有提示。本機可存儲200組數據，具有USB接口，可用U盤將數據一鍵導出。也可外接藍牙打印機。4.技術指標測量范圍 100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ分辨率 0.1μΩ測量準確度 ±（讀數×0.5％＋2μΩ）試驗電流 30/50/100A可選測量時間 1、3、5、10、20、30、40、50、60秒可選測量次數 大于500次測試線 專用測試線，電阻小于10mΩ輸入電壓 5V充電電壓 12.6V充電電源 輸入100V~240VAC，50Hz/60Hz，輸出12.6V/3A充電時間 約2小時數據存儲 存儲200組測量數據工作環境 溫度-10~50℃ 濕度≤90％主機重量 約1.7kg主機體積 280＊136＊56mm5.產品外觀6.操作說明6.1接線6.1.1 C1和C2（電流輸出接線柱，100A）P1和P2（電壓輸入插孔，輸入5V）注意：（1）C1/P1（紅色端子）連接回路電阻的一端，C2/P2（黑色端子）連接另一端。（2）紅色測試線的粗線連接紅色電流接線柱C1，細線插入紅色電壓孔P1。黑色測試線的粗線連接黑色電流接線柱C2，細線插入黑色電壓孔P2。即：顏色相對應，粗細相對應就好。（3）必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，并節省電池電量。（4）如果C1/P1之間或C2/P2之間接觸不良，接線不良，儀器拒絕測量，并提示請檢查接線。（5）在帶電環境下，必須要保證試品一端已經接地！6.2 開機

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀使用前必看：一、長期不用應該保持60％以上的電量儲存。每個月應該檢查一次電池電量，不足時應該及時充電。二、必須使用本設備專用鋰電池充電器！充電時亮紅燈，充滿時亮綠燈。三、必須使用本公司專用測試線！四、用戶不得自行拆卸儀器！五、在帶電環境下，要保證試品一端接地良好！六、本機內部有鋰電池，請勿將本機置于高溫環境，請勿擠壓摔砸！應避免長時間陽光爆曬。七、為了和正確操作請仔細閱讀說明書，本公司對儀器本身以外的任何損壞或損失不承擔責任。1.簡介手持回路電阻測試儀，用于開關觸點的接觸電阻和其它微歐電阻的測量。儀器采用鋰電池供電，試驗電流可達100A，測量準確。本設備為手持式儀器，體積小重量輕，特別適合現場應用。本儀器采用標準《GB763》規定的直流降壓法和100A電流測量回路電阻，并符合《DL/T 845.4-2004》的要求。2.包裝內容√1臺手持回路電阻測試儀主機√1套測試線（紅、黑線各一組）√1個充電器√1份用戶手冊√1份合格證√1只參考電阻器√1只U盤及轉接線一根√1個外置藍牙打印機（選配）

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀概述斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此標準規定必須使用100A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。措施1、操作者應具備一般電器設備或儀器的使用常識。2、使用本儀器前要認真閱讀使用說明書。3、對儀器的調整維修必須由專業人員進行，不要自行處理。4、儀器應避免劇烈震動，避免高溫和陽光直射。5、本儀器為測量純電阻回路設計，不得測量感性回路。6、測試中不能拆除測試線。7、儀器接地線必須接好

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴
<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

秦皇島回路電阻測試儀直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。22.多相功能選配：標配為單相，可以選配為二相同測（導體電阻專用測試儀）或三相同測。

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀 回路電阻測試儀概述TH-系列回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準電流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。技術參數型號參數TH-100 TH-200 輸出電流00A200A工作電源AC220V±20％，50HZ精度 0.5級±1μΩ分辨率1μΩ測量范圍0～1999μΩ顯示方式數碼管顯示保護方式具有過流、短路、過熱保護功能三、工作原理TH-系列回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。四、面板說明及接線五、操作步驟說明1.按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。2.接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動 測試計算電阻方法：(1) TH-100的測量：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示100.0時，再讀取阻值表頭上的數字為被試品的實際阻值。( TH-200的測量計算：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示200.0時，再讀取阻值表頭上的數字為被試品的實際阻值。測量過程中，若電流表顯示“1”或電阻表顯示“1”時，表示所測回路超量程。測量過程中，電流表未達到目標電流時，其實也可以折算被試品的實際電阻值 ：阻值表讀數 × 型號對應電流 / 電流表頭讀數。測量的電流越大測量結果越準確，因此使用上面標準測量方式.測試完畢，將電流輸出調節旋鈕（按逆時針）調至小，復位測量開關，再切斷電源開關。如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。(長時間運行得定做)電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴
<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴

秦皇島回路電阻測試儀 注意事項7.1 使用本儀器前一定要認真閱讀本手冊。7.2 儀器的操作者應具備一般電氣設備或儀器的使用常識。7.3 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。7.4 對儀器的維修、護理和調整應由專業人員進行。7.5 在測試過程中，禁止移動測試夾和供電線路。7.6 在測試過程中，當儀器輸出電流時，切不可拆除測試線，以免發生事故。7.7 用大電流測試時，儀器會發熱，應停一會兒再測。八、服務承諾售前服務：1.保證為您解答任何專業技術問題。2.我們在24小時內為您郵寄任何所需的技術資料。3.我們隨時歡迎您到公司實地考察，并為您提供各種便利條件。售中服務：1.我們保證與貴單位簽訂統一合法的《購銷合同》。2.我們保證及時、準確的送貨上門。3.我們提供安裝、調試及培訓的服務。售后服務：1.我們對所售設備提供三年免費保修。 2.我們對所售設備提供免費升級。3.我們的服務人員每年進行兩次回訪。

<秦皇島>天正華意電氣設備有限公司 天正華意電氣設備有限公司手持式真空開關回路電阻測試儀值得信賴 <秦皇島>天正華意電氣設備有限公司

秦皇島回路電阻測試儀概述斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此標準規定必須使用100A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。措施1、操作者應具備一般電器設備或儀器的使用常識。2、使用本儀器前要認真閱讀使用說明書。3、對儀器的調整維修必須由專業人員進行，不要自行處理。4、儀器應避免劇烈震動，避免高溫和陽光直射。5、本儀器為測量純電阻回路設計，不得測量感性回路。6、測試中不能拆除測試線。7、儀器接地線必須接好

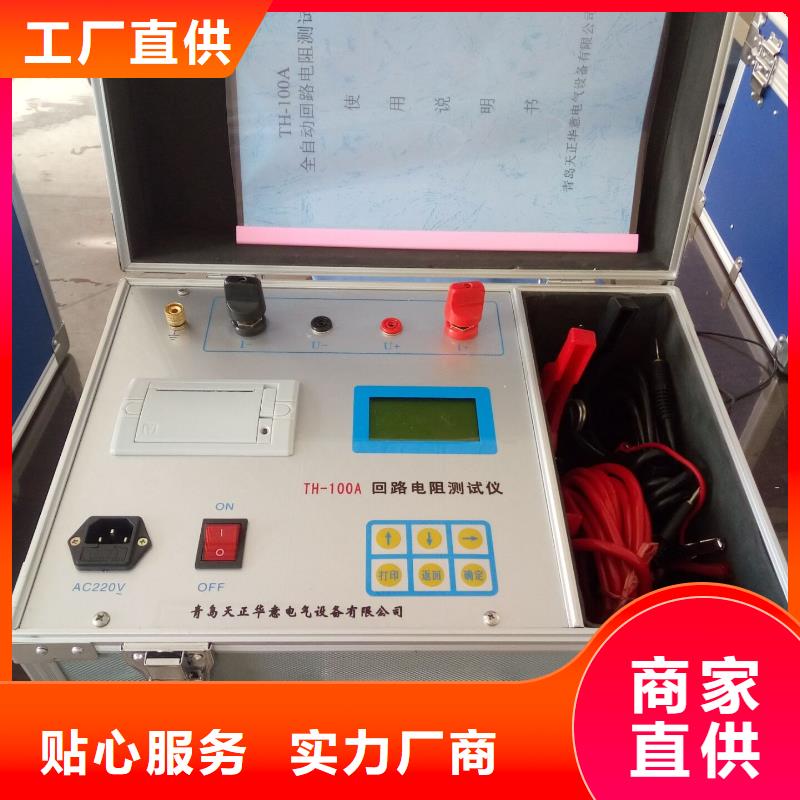

秦皇島回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
