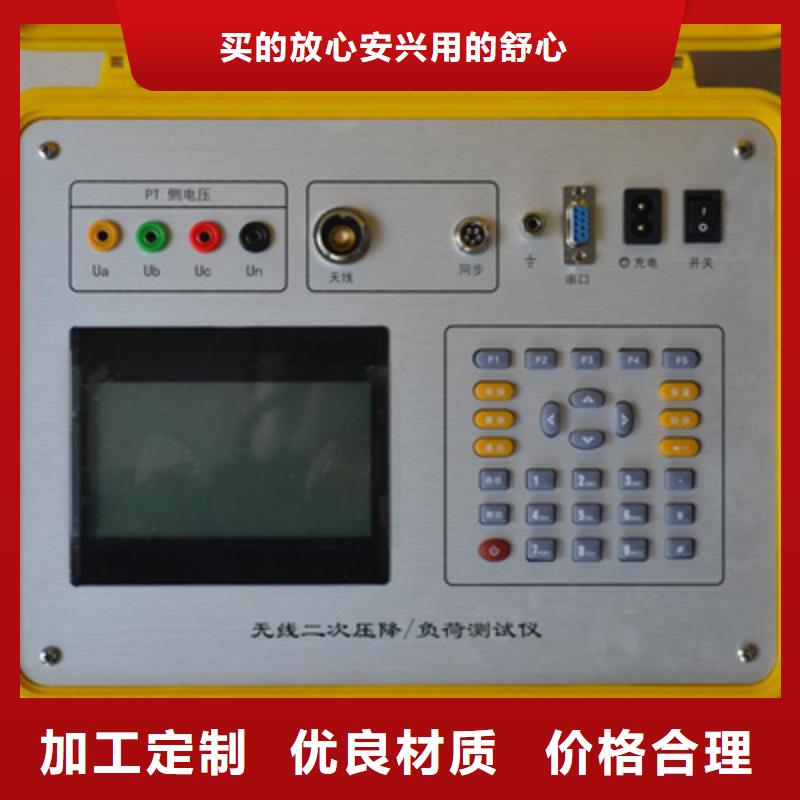

二次壓降負載測試儀歷史記錄界面操作：在主界面下，通過”鍵選擇“歷史記錄”，按“ENTER”鍵進入該界面如下圖所示:在本界面下，通過“鍵來選擇當前記錄和翻頁。按下F1鍵，查看當前記錄，當前記錄分兩屏顯示，屏顯示測試時環境參數，第二屏顯示實際的測試結果。界面如下圖所示。按下F2鍵，刪除當前記錄此時只是在內存中刪除了記錄，并沒有在存儲器中完成刪除的操作，需要按下“MENU”才真正完成刪除的操作。按下F3鍵，導出數據導出數據是將保存在內部存儲器的歷史記錄，全部保存到SD卡里，以當前時間年月日小時命令的文件里，如當前時間是2016-05-28 09:20:30， 則此時導出文件的名為：.DAT文件。按下F4鍵，清空記錄清空記錄是指將保存到內部存儲器的所有歷史記錄刪除。它不會刪除SD卡里的數據。七、系統設置界面操作：系統設置界面包括了當前時間的設置以及自動關背光時間的設置。通過“←”“→”鍵選擇要更改的項目，然后通過“↑”，“↓”鍵來完成更改。界面如下圖所示：按下F1鍵，恢復默認的關液晶背光時間按下F2鍵，保存當前設定的關背光時間按下F3鍵，保存當前設定的時間按下F4鍵，返回到主菜單八、二次負荷在線測試1、測量接線3線PT負荷測試接線在PT側進行測試。PT側A、B、C相電壓線分別接到測量終端的U1、Un、U3端子上；用A、C(分別接到測量終端的I1，I3上)兩把鉗形電流互感器分別接到PT側A、C相上，注意：相別一定要對應，否則測試結果不正確。接線圖如下所示：4線PT負荷測試接線在PT側進行測試 ，PT側A、B、C、N相電壓線分別接到測量終端的U1，U2，U3，UN端子上；用三把鉗形電流互感器分別卡到PT側各相上

二次壓降負載測試儀用來進行低壓計量用電流互感器變比的檢測，屏中首先給出接線提示：一次電流用C相鉗表進行測量，同時顯示出當前選擇的鉗表形式和檔位（用戶可根據被測互感器的實際電流情況選擇不同的鉗表，在不超量限的情況下盡可能的選擇接近的電流檔位），注意：鉗表的使用和參數設置中電流檔位的選擇一定要對應，否則會造成測試結果不正常的情況，例如：用戶使用口徑為50毫米的鉗表進行測量時，本應在100A【中鉗】和500A【中鉗】?jī)煞N量程中選擇，但用戶錯誤的選擇了400A【大鉗】或2000A【大鉗】中的一種，就會造成測試結果不正常；屏中還顯示一次側實測電流值、二次側實測電流值、測試變比值、測量夾角（通過夾角可判定互感器的一次側和二次側是否極性相同、是否相別一致；如果夾角為0°左右，則說明互感器一次和二次同極性且同相別；如果夾角為180°左右，則說明互感器一次和二次同相別但極性反；如果夾角為60°、120°、240°或300°左右的數值，則說明相別和極性都可能反）。（9）測試_485界面這個界面用來對全電子式多功能電能表進行485通訊接口正常與否和各個功能參數的測試；共分四屏，按F1可調出現場表各費率點及總的電能參數。圖十一、測試_485 電能按F2顯示各費率點及功率需量。圖十二、測試_485 需量按F3可調三相電壓、電流、有功功率、無功功率、功因數。圖十三、測試_485 電測按F4顯示現場表的工作狀態如近編程時間、需量清零時間、編程次數、需量清零次數、電池工作時間、電表日期、系統時間、需量周期、滑差時間、自動抄表日期等。圖十四、測試_485 狀態
