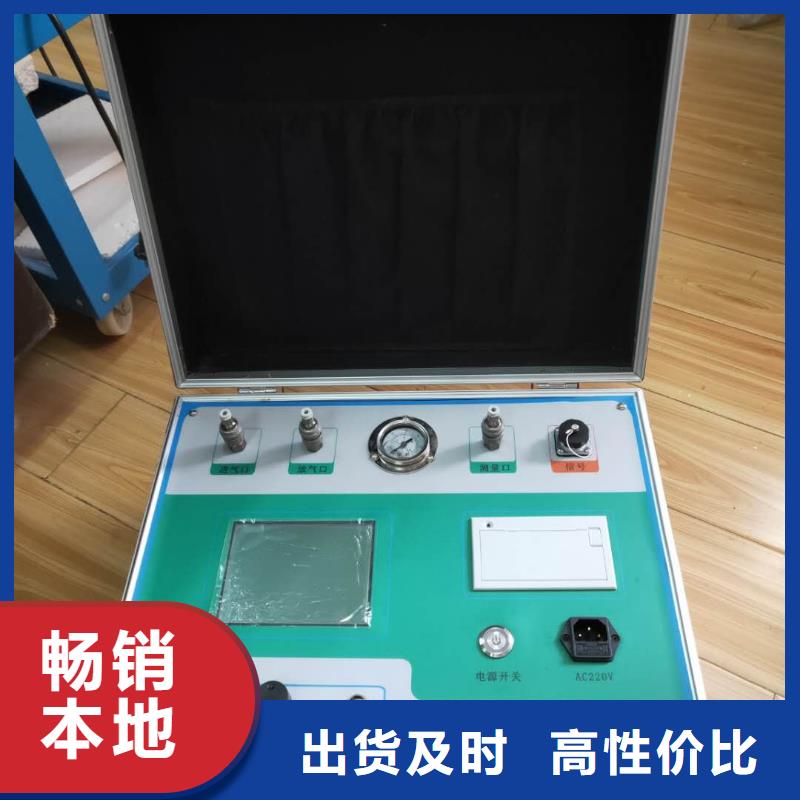

安徽宣城瓦斯繼電器校驗儀將繼電器抽芯按規程檢查應完好，綁線、雜物后裝復，抽芯后將墊板放在外殼頂上，再將繼電器芯子放在墊板上，以便檢查調試；將[微機測控箱] 1取出置于校驗儀左側，取出與快速閥的[信號插座] 連接的[信號（釋放閥）電纜] 與測控箱面板的測量[信號插口] 連接；取出[傳感器、放氣閥電纜] 與面板上[傳感器插口] 連接，應仔細檢查電纜接線必須正確。6.1.1.4. 將其控制箱上的[軟管] 與校驗儀壓力油筒頂部[進氣閥] 3連接，將其電源電纜插頭與測控箱面板[電源插座] 連接，測控箱與本體保持距離，以免影響油筒旋轉。將 [信號插座] 12連接的兩個線夾與繼電器“跳閘”接線柱連接為兩根瓦斯信號線，一根紅一根黑。將校驗儀旋轉至垂直位置，至此準備工作完成。、二、三序號說明：2、主油筒；3、進氣閥；5、壓力傳感器；6、排氣閥；；7、球閥；8、氣體繼電保護校驗儀；9、換氣膠管；10、換氣閥；11、快速閥；12、信號插座；13、悶蓋；14、回油筒；15、容積計量裝置；16、放油閥；17、油拉接近開關；18、拉桿緊固件；19、定位銷；20、支架；21`固定鋼板特別注意:電源220v危險，連接時候應該小心。保證在一切的條件下開始實驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。6.1.1.5. 將氣體繼電器裝上瓦斯繼電保護校驗儀上的要求，是在拉桿上端旋上螺帽，將回油筒組合件法蘭插入拉桿上部，放入墊圈、旋上螺帽定位，調整螺帽使上下組件法蘭之間的距離應能安裝被試?yán)^電器，按順序裝上[被試?yán)^電器] 注意：油流方向是左到右，瓦斯繼電器重瓦斯擋板方向在左邊，油流方向應指向回油筒，裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和實驗的準確性。
