安徽宿州發電機特性綜合測試儀技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 3320108按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。【返回】 【↓】 【確認】參數設置參數測量電表校驗【返回】【確認】C T變比波形分析相位分析③背光燈鍵：在任何界面下，長按【F2】可以打開背光燈。

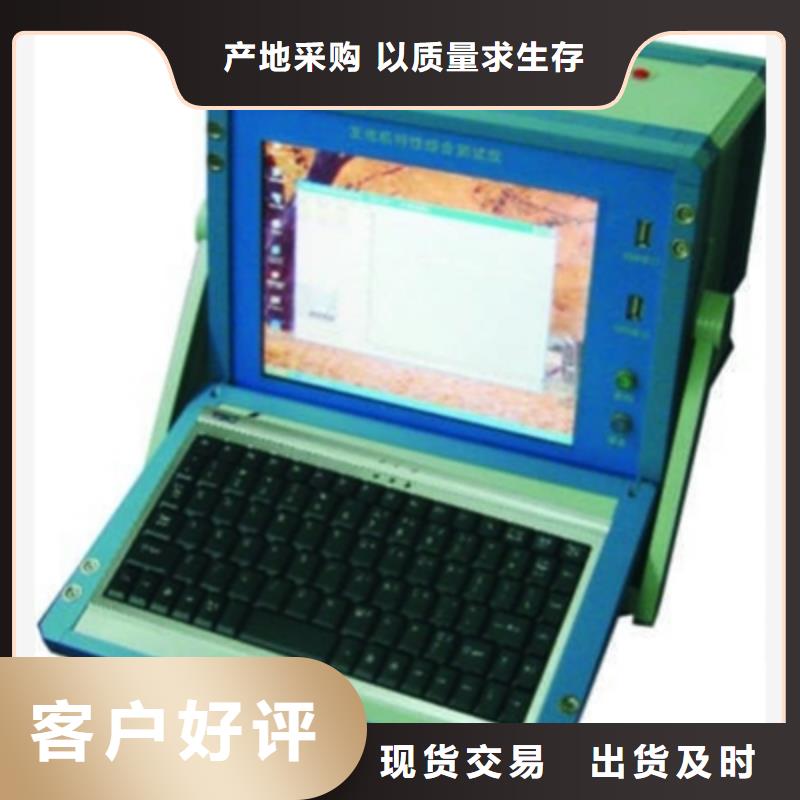

安徽宿州發電機特性綜合測試儀電氣試驗作為發電機總啟動電氣試驗儀使用時，錄波儀需要連接PC機，使用PC機軟件（電氣試驗Trial.exe）進行試驗。PC機軟件包的電氣試驗功能支持用戶建立試驗?zāi)０搴蛣討B(tài)參數綁定，可以進行多種試驗。在與電氣試驗程序聯機后，錄波儀的設置功能、故障記錄功能被禁止，此時故障判據不再被監測。當電氣試驗退出后，錄波儀自動回復全部功能。進行電氣試驗前，可參考以下步驟做試驗準備：參量配置、建立本次試驗用文件夾在試驗程序中，加載試驗機組的配置文件，或手工設置相關參數，如額定值、變比等。為正確表示被測參量值（一次值），變比、額定值、單位、小數點需要正確設置；其中小數點，可按有效位占總量程的0.1％ ～ 0.3％選擇。檢查試驗?zāi)０澹嚎赡M進入要做的試驗項目，檢查試驗?zāi)０迨欠裥枰{(diào)整。必要時，根據試驗要求創建新的模板。特性類試驗是按照試驗?zāi)０鍍?nèi)綁定的參量名稱、代號，在參量配置中查找對應參量的，如果當前參量名稱、代號與原有模板內綁定的名稱不符，則程序會給出參量不存在的提示。而其它如同期試驗、進相試驗等，也需要檢查綁定的參量。錄波儀軟件程序中包含常用的試驗?zāi)０濉Ｈ绻脩粜薷牧藚⒘棵Q、代號等，這些模板應作相應的調整。接線:注意事項請參見“4.3信號接線”。參量配置：錄波儀有16開入量通道、32路模擬量通道，并且可以配置多至24路派生量。這些參量的名稱、代號、額定值、變比等，應根據具體的機組進行設置。在試驗前，應做正確的參數配置。此對話框中，也可以輸入機組名稱。如“＊＊電廠＊＊機組”。使用這一套參量配置進行的所有電氣試驗，其試驗數據文件的文件名都將包含此機組名。
