廊坊絕緣子鹽密度測試儀操作說明在進行絕緣子灰密度鹽密度檢測時，首先要使用蒸餾水對絕緣子進行清洗，然后使用清洗后的溶液進行灰密度鹽密度測量，測量完成之后可保存或打印測試結果。使用排水功能將被測溶液排出并對儀器的檢測口進行清洗。各項功能的具體操作步驟如下： 3.1配置溶液及擦拭絕緣子3.1.1配置溶液溶劑用量：標準普通型絕緣子每片用水量為300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。絕緣子表面積與鹽密測量用水量關系表絕緣子表面積請使用燒杯等玻璃容器盛裝溶劑，嚴禁使用金屬容器。金屬容器會嚴重影響測量結果。擦拭取樣絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。

廊坊絕緣子鹽密度測試儀公司簡介：青島天正華意電氣設備用限公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，所生產的產品一直以的品質和的售后服務而享譽業內。二、產品概述：交直流接觸器測試臺是我公司根據GB14048.4（低壓開關和控制設備—低壓機電式接觸器和電機啟動器》和用戶的特殊要求而設計開發的一種新型校驗臺。本校驗臺由液高精度數字電壓表、數字電流表、調壓器、變壓器和輔助觸點通斷指示燈組成，可交直流接觸器生產廠家或有關質檢部門對交直流接觸器的動作特性進行綜合測量和鑒定分析；三、設備用途：1.測試交直流接觸器的吸合動作特性；2.測試交直流接觸器的釋放動作特性；3.測試交直流接觸器的吸合電流和保持電流；4.測試交直流接觸器的主觸點和輔助觸點進行通斷測試；四、技術參數：1.輸入電源： 220V±10％（A、N），50Hz；2.設備容量：3KVA；3.輸出電壓：AC0-50V、250V、450VDC0-50V、250V連續可調，分檔轉換。(注意在測試時測試輸出部分有危險電壓，可能引起電擊，請勿觸摸)4.測試電流的顯示范圍：AC0-2000MA、DC0-2000MA。5.輔助觸點通斷測試電壓：AC12V五、設備工作環境：1.周圍環境溫渡上限不超過45℃；2.周圍環境溫渡下限不低于-5℃；3.相對濕度20％—80％；4.電源輸入線徑≥1.5㎜2；5.設備周圍應無強烈的機械振動沖擊，無大量灰塵及腐蝕性氣體無強烈的電磁干擾及其它輻射干擾。六、操作說明：1.可靠連接設備的電源輸入線。2.合上設備的開關，設備帶電，儀表有顯示3．將被測試品的線圈用導線連接測試設備的電壓輸出端子；4. 按試驗要求的電壓值，切換電壓選擇開關，選擇適合測試檔位5.根據測試電壓的類型切換交直流選擇開關，選取適合試品測試電壓的測試檔位。6.根據測試電壓的要求，調節調壓器，觀察電壓表的讀數至所需的測試電壓；7.選擇合適的線圈電流顯示范圍；8.在確認以上設置正確無誤后，按下測試啟動按鈕，則電壓輸出端子有電壓輸出，即可對試品進行測試；9.當設備上的點動/連續按鈕按下時，啟動測試后有連續的電壓輸出，反之則為點動輸出九、注意事項：

<廊坊>天正華意電氣設備有限公司 智能型鹽密測試儀2023已更新(今日/批復)

廊坊絕緣子鹽密度測試儀 鼓風干燥裝置詳細說明I、產品介紹恒溫鼓風干燥裝置（干燥箱）外殼體均采用優質冷軋板制作，外表采用靜電噴塑；內室采用鏡面不銹鋼板制成；內設多層載物托架，高低位置可調；同時設置有合適的熱風循環系統，隔熱層充填超細玻璃棉。箱門設有雙層鋼化玻璃觀察窗，便于觀察；工作室與箱門接觸處采用硅膠密封圈密封，以保證工作室與箱門之間的高度密封性，電器控制面板均布置在箱體左側。箱內加熱系統由電加熱器、風機、合適的風道結構以及控溫儀組成；控溫精度高，設定溫度有保護裝置，并配備有報警功能和定時功能。II、功能特點1、箱體內均采用鏡面不銹鋼氬弧焊制作而成，箱體處采用優質冷軋板，造型美觀。2、采用具有超溫偏保護、數字顯示的微電腦P.I.D溫度控制器，帶有定時功能控溫可靠。3、熱風循環系統由能在高溫下連續動轉的風機和合適風道組成。提高工作內溫度均勻度。

<廊坊>天正華意電氣設備有限公司 智能型鹽密測試儀2023已更新(今日/批復)
<廊坊>天正華意電氣設備有限公司 <廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀　相關術語：1、參照盤形懸式絕緣子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253），通常7~9片組成一串用來測量現場污穢度。2、爬電距離 creepage distance在兩個導電部分之間，沿絕緣體表面的短距離。注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。3、統一爬電比距 unified specific creepage distance（USCD）絕緣子的爬電距離與其兩端承擔的運行電壓（對于交流系統，為相電壓）之比，mm/kV。4、附鹽密度 salt deposit density（SDD）人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm2。等值附鹽密度 絕緣子單位絕緣表面上的等值附鹽量，mg/cm2。6、不溶物密度（簡稱灰密） ）絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm2。7、現場等值鹽度根據GB/T 4585進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。8、現場污穢度 s）在適當的時間段內測量到的污穢嚴重程度ESDD/NSDD或SES的值。9、現場污穢度等級 s將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。10、帶電系數K1 同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測值之比，K1一般為 主測量界面圖2.2開機，即為測量頁面，測量工作均在此頁面進行，相關按鈕介紹見下表：按鈕名稱功能“參數切換至“參數設置界面記錄切換至“記錄查看界面”“校準”校準鹽密、灰密基準值“攪拌”將溶液污穢物拌勻并測量灰密值“打印打印本次測量結果“保存”保存測試結果到內存中

廊坊絕緣子鹽密度測試儀 絕緣電阻測量A.開機檢查時間若不準確按照2）中設置，檢查電量是否足夠本次檢測使用。按照2）中設置好桿塔號串號點按“OK”按鈕進入檢查界面如下：B.選擇合適長度的絕緣操作桿與采集發射機連接好，打開采集發射機電源開關，手握操作桿尾端使前端兩探針接觸被測絕緣子兩端金具如下圖：C.保持接觸良好，此時屏幕右側框內顯示的數值即為當前所測量的絕緣子兩端的分布電壓值。當電壓值穩定是，點按接收發射機上的“檢測開關”按鈕，測量結果即按照順序顯示在左側列表欄中，此時即完成了一片絕緣子的測量。測量完一串絕緣子后若需要保持則點按“SAVE”按鈕，數據自動保存完之后跳轉至桿塔串號輸入界面，輸入需要測量的下一串絕緣子串號，點按“OK”繼續測量。五、使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查檢測儀電量是否充足； 3.使用本檢測儀帶電檢測絕緣子時應遵守DL 409-91 電業工作規程； 4.不得使用該檢測儀帶電檢測少于兩片的絕緣子； 5.防止劇烈震動、碰撞或高空跌落； 6.嚴禁拆卸機殼； 7.避免雨淋、水滴、潮濕環境； 8.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。

<廊坊>天正華意電氣設備有限公司
智能型鹽密測試儀2023已更新(今日/批復)

廊坊絕緣子鹽密度測試儀注意事項測試時將儀器放置于水平面上避免測試過程中被測溶液灑出。測試完成后即時將被測溶液排出。避免跌落，請勿倒置。、軟件使用說明5.1軟件安裝數據管理軟件安裝包在配套U盤中（雙擊安裝包進行安裝（彈出提示選擇默認即可）。安裝完成之后電腦桌面會生成標，表面安裝成功。數據導入雙擊打開分析軟件，插入存有檢測數據的U盤，在應用界面點擊“數據”菜單選擇“文件夾導入”文件夾導入，在彈出的對話框單擊“選擇選擇存放數據的文件夾然后點擊“確定”即可完成數據的導入。圖5.3選擇文件導入模式與上述操作過程相似，區別在于選擇導入文件時必須選擇文本文件。數據查看在左側列表里點擊年份、月份或具體某天，右側數據顯示框即對應展示所點擊年份、月份或具體某天的所有數據。若要查找某條紀錄可在搜索框內輸入該條紀錄信息，即可進行模糊匹配。5.4數據編輯當需要對數據進行編輯時，點擊數據條目后“編輯”按鈕在彈出的對話框中進行編輯數據導出本軟件可將所選數據導出為Excel表格，導出數據為當前界面所顯示數據

<廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀輸入絕緣子面積之后點按顯示屏左側攪拌按鈕，儀器開始自動進行灰密度檢測檢測完以后裝上電導率傳感器，插入容器內測出鹽密度。檢測結果會顯示在屏幕中央。3.3排水及清洗將排水管插入箱子后側排水孔，按下“排水”按鍵即可將被測溶液從排水管排出，待被測溶液全部排出后，再加入500mL蒸餾水，點按清洗按鈕儀器即開始進行自動清洗，清洗完成后將蒸餾水排盡，然后恢復“排水”按鍵，拔出排水管。注意：排水孔在箱子后側，插拔排水管時需要壓下接口的卡扣再進行插拔，否則容易損壞排水接口。3.4測量結果打印點按“打印”按鈕可將此條檢測結果打印出來，執行打印操作同時儀器會自動將此條檢測結果保存。3.5測量結果保存點按“保存”按鈕，儀器將當前檢測結果保存在儀器內部。3.6測量結果導出將U盤插入USB接口，點按“導出”按鈕可將保存在儀器內部的所有數據導入到U盤。3.7時間校正點按“參數”—“設備參數”—“校時”按鈕彈出時間調整波輪（圖3.6），按照當前時間撥動波輪進行校時。圖3.63.8固件升級點按“參數”—“固件升級”為程序升級，首先將升級包拷入U盤并將U盤插入USB孔，點按“固件升級”即可進行升級。3.9儀器充電將儀器自帶充電器插入充電口，充電器指示燈亮紅色說明正在充電，充電過程大約需要6小時左右，待儀器充滿電之后充電器指示燈亮變為綠色。注意不要長時間充電。3.10更換打印紙按下打印機面板上方卡扣，打印機面板彈起，放入打印紙，按下打印機面板即可。

智能型鹽密測試儀2023已更新(今日/批復) <廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀 絕緣子電阻測試儀一、產品簡介高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。而絕緣子電阻測試儀（以下簡稱測試儀）是高性能定量檢測與分析的儀器，該儀器操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。 絕緣子電阻測試儀是在TH型系列絕緣子電阻測試儀的基礎上升級而來。實現了在帶電情況下測量絕緣子電阻，并增加了存儲查詢功能，可以自動以桿塔、相別、串號為單位存儲所測絕緣子阻值，便于快速測試和后期查詢。同時可根據不同氣象條件下對整串絕緣子的檢測數據，分析整串絕緣子在不同氣象條件下的絕緣狀態，為查找不明原因的閃絡事故提供了一個有利的手段；還可根據整條線路的全部檢測數據，實現對整條線路絕緣子進行統計分析，從而了解整條線路絕緣體系的性，并對其進行有效的評估，根據評估結論進行絕緣體系的改造與建設。

廊坊絕緣子鹽密度測試儀操作程序1.準備工作：將進水口與出水口用細且短的軟管連接；將排水口和溢水口用粗的軟管連接；2.打開水箱上蓋，注入清潔的涼水，當水面高度與溢水口的下端齊平時停止加水；3.將抽頭II使用配置的黃色橡皮管和夾子堵住。將抽頭I與抽濾瓶的抽濾嘴用白色長橡膠軟管連接。布氏漏斗和橡皮墊置于抽濾瓶上；4.將濾紙放在漏斗的底部，并盡量貼近濾斗壁和底部。操作要領：將濾紙平放于漏斗上，保持濾紙多出漏斗外圍的部分分布均勻，將多余的部分向上折起，形同睡蓮葉狀，然后將濾紙放于漏斗底部。到入少量的水將濾紙浸濕，然后帶上手套用手指輕輕的將濾紙與漏斗壁磨平貼緊，保證漏斗壁與濾紙之間沒有氣泡或間隙，這樣抽濾的效果會好很多；5.抽濾開始：將需要過濾的溶液倒入漏斗中，溶液高度不能超過濾紙。打開抽濾機開關，指示燈亮即開始工作。在抽濾的同時，不斷向漏斗中添加溶液，保持溶液的高度稍低于濾紙上邊緣為佳；6.抽濾完成后，再保持抽濾狀態2分鐘，以盡量減少濾紙中的水分。將濾紙在漏斗中對折2次成90度扇形后取出。放于干燥箱或培養皿中等待干燥。 III、常見故障及維修故障原因維修辦法不抽真空 1.真空裝置被異物堵塞 去掉真空頭異物2.吸氣管路漏氣 密封管路3.真空表失靈 清洗表后密封螺絲鍵槽不啟動電機 1.線路不通檢修更換線路2.保險絲管燒斷檢修更換保險絲管（5＊20、20A）水泵不抽水 1.水泵葉輪被污水銹結打開泵頭，清銹結，換清水2.水泵葉輪打碎打開泵頭，更換新葉輪3.水箱水沒加到位置重新加水（加水至淹沒泵頭位置)備注：在開機前轉動電機風葉，以免電機卡住不動。

<廊坊>天正華意電氣設備有限公司
智能型鹽密測試儀2023已更新(今日/批復) <廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀裝置結構及原理2.1 裝置結構交流接地故障查找儀由系統分析儀、支路探測儀、采集器三部分組成。2.2 測試原理2.2.1 交流中心點不接地系統障查找原理(IT系統)該裝置采用低頻小信號的原理對被測系統進行絕緣分析與故障定位。在對交流不接地系統絕緣故障進行查找時，將分析儀上標示的L1，L2，L3及地線對應的接入被測系統，分析儀會向被測系統施加一低頻小信號來計算系統總的對地絕緣電阻，如下圖示：交流不接地系統絕緣故障分析原理圖如上圖示，信號源Signal產生的電壓變化幅值為U1，此時，B點對地的電壓變化幅值為U2，根據R1與Rx兩端的電壓與電阻比可列關系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析儀檢測出被測系統存在絕緣故障，則按照用戶設定的頻率與信號幅值啟動檢測信號，該檢測信號在被測系統中產生的電壓變化幅值為U2。在C，D，E處分別檢測被測系統饋線漏電電流變化波形，C處為1＃正常饋線，D處為N＃故障饋線的故障點靠近母線一側，E處為N＃故障饋線回路的故障點靠近負荷一側。由于C處與E處負荷側方向沒有絕緣故障，所以其對應的電流I１與Im為零，而D處負荷側存在故障電阻Rx則信號源在Rx上會產生故障電流信號，該故障信號電流的頻率與幅值會與信號源Signal的頻率和幅值變化一致，如果信號源在Rx兩端產生的電壓變化幅值為U2，電流變化幅值為In則：Rx ＝ U2 / In對于單相不接地交流系統絕緣故障查找，則只需接入L1與L2及地線即可。2.2.2 交流中心點接地系統故障查找原理（TN-S系統）對于中心點接地系統故障查找可直接采用漏電流測量的方式進行分析，如下圖示：設圖中L1，L2，L3三相對地電壓分別為U1，U2，U3，分析C，D，E三處的電流可知，C與E處電流為零，D處電流為U3/Rx根據這一特征可以實現該類系統的絕緣故障查找。

<廊坊>天正華意電氣設備有限公司

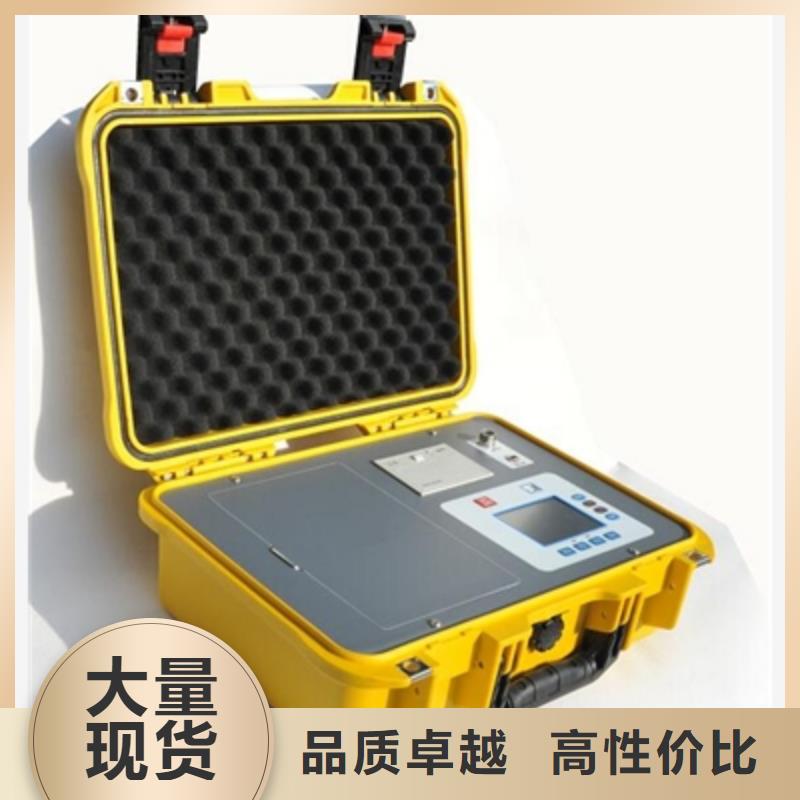

廊坊絕緣子鹽密度測試儀產品簡介對絕緣子進行污穢檢測可以掌握該地區污穢情況，為線路的維護提供引導。絕緣子的污穢程度主要通過灰密度（NSDD）和鹽密度（ESDD）來表征，因此通過使用鹽密度測試儀和灰密度測試儀來分別檢測鹽密度及灰密度以掌握污穢情況。污穢測量儀采用激光技術將鹽密測試與灰密測合二為一，可同時檢測出被測絕緣子的灰密度和鹽密度，簡化了絕緣子污穢檢測的流程。非常適合在巡檢現場和實驗室使用。檢測儀各部分組成如圖2.1，各部分功能如下：顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入參數、操作檢測等功能。打印機：以小票形式打印檢測結果，需要自行更換打印紙。檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。充電口：使用配套充電器通過充電口給儀器充電。排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。開機鍵：控制儀器總電源，按下儀器開機。USB口：可插入儀器配套U盤進行數據導出或程序升級。電導電極接口：連接電導率探頭。

智能型鹽密測試儀2023已更新(今日/批復)

廊坊絕緣子鹽密度測試儀設備參數溫度補償：溫度補償是將電導率測量值補償為20℃時的值。標準溶液電導率：校準電極時使用的標準溶液的電導率。電極常數：電導電極的規格，出廠均已標定，請輸入電極上的標定K值。日期時間：輸入當前時間，按“保存”鍵更新眉頭時間。背光設置：拖動進度條調節背光亮度。3.3.3飽和鹽密絕緣子表面在長期積污過程中，經歷積污(冬季)——清洗(雨季)——再積污(冬季)——再清洗(雨季)……這一循環往復，表面鹽密不斷增長。一般經若干年可達到動態平衡狀態，該狀態下的鹽密值可視為飽和鹽密。平均年度鹽密：取3年的平均年鹽密值。雨后鹽密：雨季后測得的鹽密值。3.3.4絕緣子出廠提供了20個常用絕緣子型號及表面積信息，用戶可根據實際情況對其進行修改，在測量頁調用自定義的絕緣子信息。3.4記錄查詢的使用3.4.1記錄列表提供查詢保存在內存中的記錄概要，每頁可檢索10條記錄信息。3.4.2記錄詳情提供查詢保存在內存中的單條記錄詳細信息。4、維護保養1) 電導電極在使用前應用蒸餾水或去離子水浸泡，祛除電極表面的污物。用后也要用蒸餾水清洗干凈，干后收藏。要保持電導電極的清潔。2) 電導電極的電極頭容易敲碎。測量時，小心勿碰撞容器，以免損壞。3) 長時間不用時請將電池電量充滿后存放，并定期給儀器充電。5、售后服務1) 儀器自售出之日起一個月內，如有質量問題，由我公司免費更換新儀器。2) 儀器一年內凡質量問題由我公司免費維修。3) 儀器使用超過一年，我公司負責長期維修，適當收取材料費。4) 若儀器出現故障，應寄回本公司修理，不得自行拆開儀表，否則造成的自損我公司概不負責。5) 如購銷合同另有約定的，以合同為準。注：由于電極為易損物件，不在保修范圍內。單位名稱：青島天正華意電氣設備有限公司

<廊坊>天正華意電氣設備有限公司 智能型鹽密測試儀2023已更新(今日/批復)

廊坊絕緣子鹽密度測試儀裝置結構及原理2.1 裝置結構交流接地故障查找儀由系統分析儀、支路探測儀、采集器三部分組成。2.2 測試原理2.2.1 交流中心點不接地系統障查找原理(IT系統)該裝置采用低頻小信號的原理對被測系統進行絕緣分析與故障定位。在對交流不接地系統絕緣故障進行查找時，將分析儀上標示的L1，L2，L3及地線對應的接入被測系統，分析儀會向被測系統施加一低頻小信號來計算系統總的對地絕緣電阻，如下圖示：交流不接地系統絕緣故障分析原理圖如上圖示，信號源Signal產生的電壓變化幅值為U1，此時，B點對地的電壓變化幅值為U2，根據R1與Rx兩端的電壓與電阻比可列關系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析儀檢測出被測系統存在絕緣故障，則按照用戶設定的頻率與信號幅值啟動檢測信號，該檢測信號在被測系統中產生的電壓變化幅值為U2。在C，D，E處分別檢測被測系統饋線漏電電流變化波形，C處為1＃正常饋線，D處為N＃故障饋線的故障點靠近母線一側，E處為N＃故障饋線回路的故障點靠近負荷一側。由于C處與E處負荷側方向沒有絕緣故障，所以其對應的電流I１與Im為零，而D處負荷側存在故障電阻Rx則信號源在Rx上會產生故障電流信號，該故障信號電流的頻率與幅值會與信號源Signal的頻率和幅值變化一致，如果信號源在Rx兩端產生的電壓變化幅值為U2，電流變化幅值為In則：Rx ＝ U2 / In對于單相不接地交流系統絕緣故障查找，則只需接入L1與L2及地線即可。2.2.2 交流中心點接地系統故障查找原理（TN-S系統）對于中心點接地系統故障查找可直接采用漏電流測量的方式進行分析，如下圖示：設圖中L1，L2，L3三相對地電壓分別為U1，U2，U3，分析C，D，E三處的電流可知，C與E處電流為零，D處電流為U3/Rx根據這一特征可以實現該類系統的絕緣故障查找。

<廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀　設備用于檢測電力線路中絕緣子的污穢附著情況，該儀器可一次測量絕緣子鹽密度和灰密度，簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用。電力線路中絕緣子的污穢程度主要通過鹽密度（ESDD）和灰密度的（NSDD）來表征，該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號，方便用戶直接調用，絕緣子型號與表面積支持用戶自定義，增加數據保存功能，可保存十萬組測試數據，本機查看數據，支持U盤導出數據，方便用戶在計算機上保存，查看。2、功能說明2.1 儀器構成圖2.1檢測儀各部分組成如圖2.1，各部分功能如下：顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入參數、操作檢測、歷史記錄查看等功能。打印機：以小票形式打印檢測結果，需要自行更換打印紙。檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。充電口：使用配套充電器通過充電口給儀器充電。排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。電源鍵：控制儀器總電源，按下儀器開機。USB口：可插入儀器配套U盤進行數據導出或程序升級。

<廊坊>天正華意電氣設備有限公司 智能型鹽密測試儀2023已更新(今日/批復)
智能型鹽密測試儀2023已更新(今日/批復) <廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀常規用途目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。鑒于此，本公司結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器 —“XXX 無線絕緣子檢測儀”。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，主要用于停電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。9B1.2 事項★ 國內首創無線測量技術。★ 應在干燥天氣進行檢測。 ★ 請遵守并按規定使用本產品，確保儀器的運行。★ 遵守電力工業的工器具性試驗規程。★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。★ 在高空作業時，可通過加裝絕緣操作桿進行。

<廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀設備參數溫度補償：溫度補償是將電導率測量值補償為20℃時的值。標準溶液電導率：校準電極時使用的標準溶液的電導率。電極常數：電導電極的規格，出廠均已標定，請輸入電極上的標定K值。日期時間：輸入當前時間，按“保存”鍵更新眉頭時間。背光設置：拖動進度條調節背光亮度。3.3.3飽和鹽密絕緣子表面在長期積污過程中，經歷積污(冬季)——清洗(雨季)——再積污(冬季)——再清洗(雨季)……這一循環往復，表面鹽密不斷增長。一般經若干年可達到動態平衡狀態，該狀態下的鹽密值可視為飽和鹽密。平均年度鹽密：取3年的平均年鹽密值。雨后鹽密：雨季后測得的鹽密值。3.3.4絕緣子出廠提供了20個常用絕緣子型號及表面積信息，用戶可根據實際情況對其進行修改，在測量頁調用自定義的絕緣子信息。3.4記錄查詢的使用3.4.1記錄列表提供查詢保存在內存中的記錄概要，每頁可檢索10條記錄信息。3.4.2記錄詳情提供查詢保存在內存中的單條記錄詳細信息。4、維護保養1) 電導電極在使用前應用蒸餾水或去離子水浸泡，祛除電極表面的污物。用后也要用蒸餾水清洗干凈，干后收藏。要保持電導電極的清潔。2) 電導電極的電極頭容易敲碎。測量時，小心勿碰撞容器，以免損壞。3) 長時間不用時請將電池電量充滿后存放，并定期給儀器充電。5、售后服務1) 儀器自售出之日起一個月內，如有質量問題，由我公司免費更換新儀器。2) 儀器一年內凡質量問題由我公司免費維修。3) 儀器使用超過一年，我公司負責長期維修，適當收取材料費。4) 若儀器出現故障，應寄回本公司修理，不得自行拆開儀表，否則造成的自損我公司概不負責。5) 如購銷合同另有約定的，以合同為準。注：由于電極為易損物件，不在保修范圍內。單位名稱：青島天正華意電氣設備有限公司

<廊坊>天正華意電氣設備有限公司

廊坊絕緣子鹽密度測試儀 注意事項1、干燥箱距墻壁以20-30CM為宜；2、干燥箱上面不得堆放物品；3、天平應放置在無振動位置，盡可能的水平，稱量時也應輕拿輕放。不能稱取超出稱量范圍的物品；4、請不要用包含溶劑或研磨劑的清潔劑，其將導致操作平臺的薄膜損壞；5、請注意勿讓液體滲透進天平；6、使用者請不要維修、保養或替換天平的任何部件。六、產品清單 1、精密電子天平 1臺2、鼓風干燥裝置 1臺3、過濾加速裝置(亦稱加速器) 真空抽濾機 1臺抽濾瓶 1個布氏漏斗 1個濾紙 1包密封橡皮圈 1套取樣布（專業紗巾） 1包4、培養皿 1個5、400mL燒杯 1個6、專用一次性手套 1包7、產品使用說明書 1本8、合格證 1份9、數據處理軟件光盤 1個七、售后服務凡購買等值絕緣子灰密度測試儀的用戶均享受以下的售后服務：1、儀表自售出之日起三個月內，如有質量問題，我公司免費更換新表，但用戶不能自行拆機。屬用戶使用不當的情況不在此范圍；2、儀表一年內凡質量問題由我公司免費維修；3、儀表自售出之日起超過一年時，我公司負責長期維修，適當收取材料費；4、詳細售后服務以銷售合同為準。

廊坊絕緣子鹽密度測試儀測試步驟 選取絕緣子帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。25B5.2 配置溶劑建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率小于10μS/cm。取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：絕緣子表面積與鹽密測量用水量的關系面積(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面積用水0.2ml計算總用水量。26B5.3 擦試表面污穢建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。以紗布和蒸餾水為例，擦拭步驟如下：1、取兩片紗布侵入上述7.2中配置好的蒸餾水中，再用潔凈鑷子把水擠干后取出。2、使用片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。3、使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。注意事項：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。27B5.4 溶解將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分攪拌，使污穢充分溶解在去離子水中，得到污穢溶液。注意事項：未溶解物質為非可溶性物質，其對測試結果沒有影響。28B5.5 測試將電極插入溶液中，打開儀器，點擊“開始測試”，進入測試頁面，等待2分鐘后再讀數。本儀器內置智能電導附鹽密度的計算公式，可以直接讀出鹽密值。注意事項：1、將電極長度的1/3以上插入溶液，過短將會影響溫度測量。2、測試時不宜讓電極接觸杯壁，以免影響電導值和溫度值。 打印上述步驟完成后，本次測量即完成。點擊“打印”，可以打印測量結果；
