慶陽隔離開關觸指壓力測試儀 面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②充電接口 內部鋰電池充電接口③USB接口儀器升級接口/聯機接口④液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜⑤面板微型打印機打印測試報告及圖譜⑥ 功能按鍵塊 上、下移動光標或增、減當前光標處數值⑦傳感器接口[確定]選擇當前菜單或確認操作[復位]儀器復位傳感器接口⑧電源插座開關輸入電源AC220V±10％ 50Hz±10％ 1A四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b（用游標卡尺測量，見圖2） 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意連接好接地線和傳感器信號線，

慶陽隔離開關觸指壓力測試儀高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率高壓開關動作電壓試驗電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。3、儀器輸出端嚴禁短路。4、測試完畢后，用旋鈕將電壓調制值，關閉電源，再拆除測試線，拆除地線。5、避免劇烈振動。6、對儀器的維修、維護和調整應由專業人員進行。

慶陽隔離開關觸指壓力測試儀 儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑(mm) 量程（N） 適應梅花觸頭規格 梅花觸頭內徑（mm） 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸

慶陽隔離開關觸指壓力測試儀高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率高壓開關動作電壓試驗電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所。3、儀器輸出端嚴禁短路。4、測試完畢后，用旋鈕將電壓調制值，關閉電源，再拆除測試線，拆除地線。5、避免劇烈振動。6、對儀器的維修、維護和調整應由專業人員進行。

慶陽隔離開關觸指壓力測試儀產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃

慶陽隔離開關觸指壓力測試儀所以，要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W(優選) AC220V±10％ 50Hz±10％ 測量范圍：≤1000 N 誤差：≤1％讀數±1測量直徑（觸指開距）：5.5mm～90mm 大于90mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

慶陽隔離開關觸指壓力測試儀開關觸頭壓力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。?隔離開關是電力系統中使用量更大應用范圍更廣泛的高壓開關設備。由于戶外隔離開關是 完全暴露在大氣環境中工作、受環境氣候條件影響更直接和更嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環更終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。

慶陽隔離開關觸指壓力測試儀目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。?針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。

慶陽隔離開關觸指壓力測試儀 性能特點1．本機可通過交直流110V-250V供電，方便用戶使用變電站內直流電源。也可以使用交流供電。極大地方便了用戶使用。2．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。3．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電鋰及外部輸入電源為直流時，本機所帶的直流輸出電源不可用。（此功能為選配功能，如需要請在訂貨時注明）4．本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間： 10-9999ms 任意設置誤差不超 ±2ms2．合閘時間： 10-9999ms 任意設置誤差不超±2ms3．跳閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓：交直流24-220V6．直流電源輸出： 10-220V、1kva程控可調（選配）7．輸出節點數量： 每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量AC220V5A9．環境條件： 溫度： -25°---＋55°C相對濕度： ≤80％10．體積： 360×220×180mm3

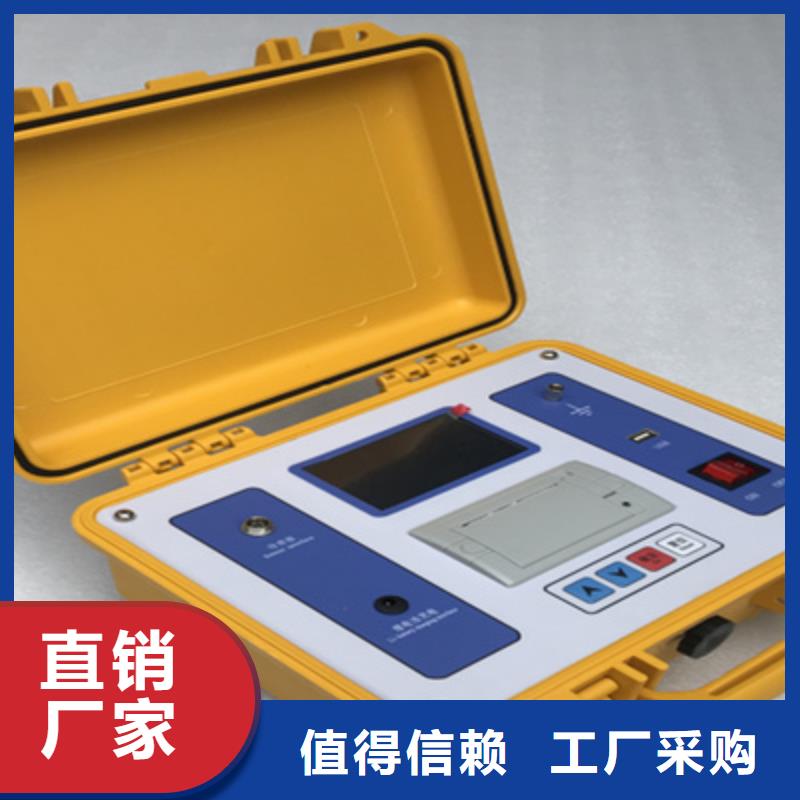

慶陽隔離開關觸指壓力測試儀性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；2.1 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；

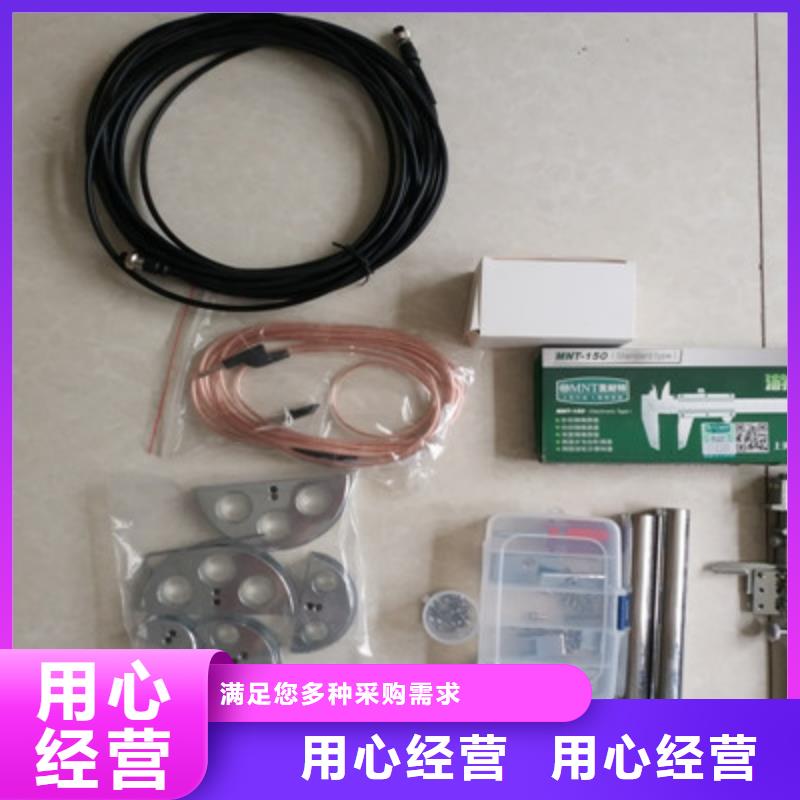

慶陽隔離開關觸指壓力測試儀如有幾對觸指則應分別測量DLCZB隔離開關觸指壓力儀是有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力用DLCZ的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、用DLCZB折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便

慶陽隔離開關觸指壓力測試儀性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；2.1 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；

慶陽隔離開關觸指壓力測試儀系統介紹儀器面板如下圖1、數字電表；用于顯示當前直流電壓以及輸出電流；2、電源插座：用于引入交流220V電源；3、電壓調節旋鈕：用于調節當前直流電壓值；4、電源開關：執行儀器開機/關機操作；5、分、合閘按鈕；用于執行斷路器的分、合閘操作；6、接地柱：儀器接地，保護設備及人身；7、儲能開關：用于執行儲能操作，詳見：操作方法—儲能；8、儲能接口：接斷路器的儲能電機；9、分、合閘接口：接斷路器的分、合閘線圈；七、操作方法1、接線（1）、將儀器接地。（2）、斷開被測開關控制箱內的控制電源（通常是將控制箱內與控制母線相連的控制保險拔掉）。（3）、按見下圖接線，請注意如果儲能為直流方式，正負極不要接反。2、開機開機后數字電表顯示當前直流電壓，與輸出電流值，如下圖：此時，可以調節電壓調節旋鈕，對當前電壓進行調節。3、儲能（1）如果儲能電壓為AC220V：則將儲能開關置于“交流方式”側，按住，即可給斷路器儲能；儲能動作到位后，放開手，儲能完成。（2）如果儲能電壓為直流：則通過電壓調節旋鈕調節當前直流電壓至所需值，然后將儲能開關置于“直流方式”側，按住，即可給斷路器儲能；儲能動作到位后，放開手，儲能完成。4、分閘操作（1）執行分閘操作：將電壓調節至額定值，按“分閘”按鈕，斷路器分閘動作。（2）測試分閘可靠不動作：通過電壓調節旋鈕，將電壓調節到額定電壓的30％以下，按“分閘”按鈕，斷路器不動作，則說明斷路器低于30％額定電壓時，分閘可靠不動作。例如：若額定電壓為DC220V，則220V＊30％＝66V，可將電壓調節至65V，比30％略低，執行分閘操作，斷路器不動作。

慶陽隔離開關觸指壓力測試儀測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象排除辦法備注開機后無顯示電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。顯示屏按下按鍵不能操作返廠處理。壓力傳感器空載靜止測量值不為零（相差10N以上）在測量確認界面按清零鍵；儀器未標定或需要重新標定。七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。
