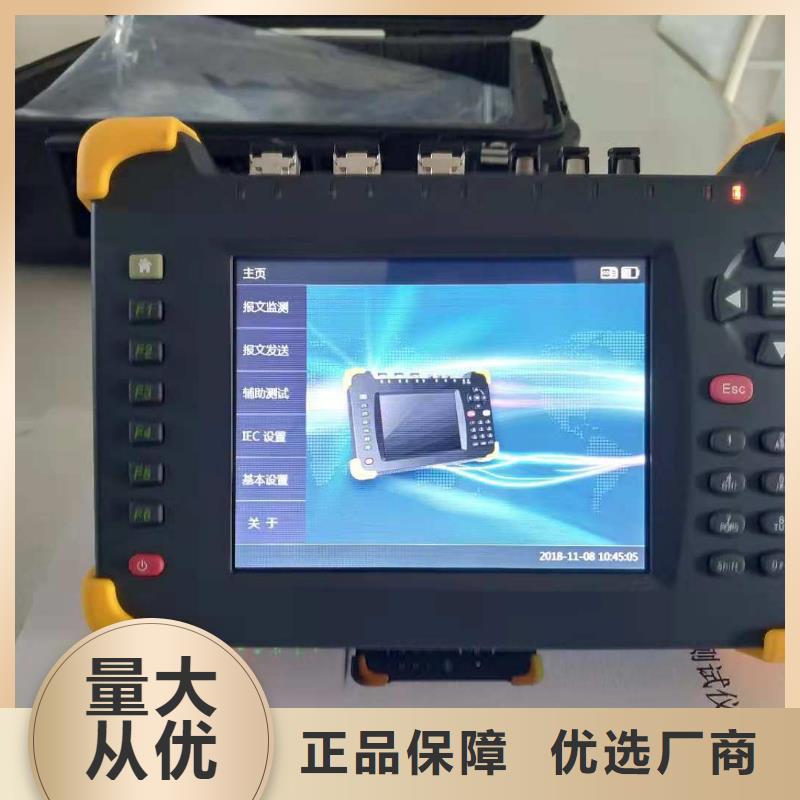

鎮江手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；

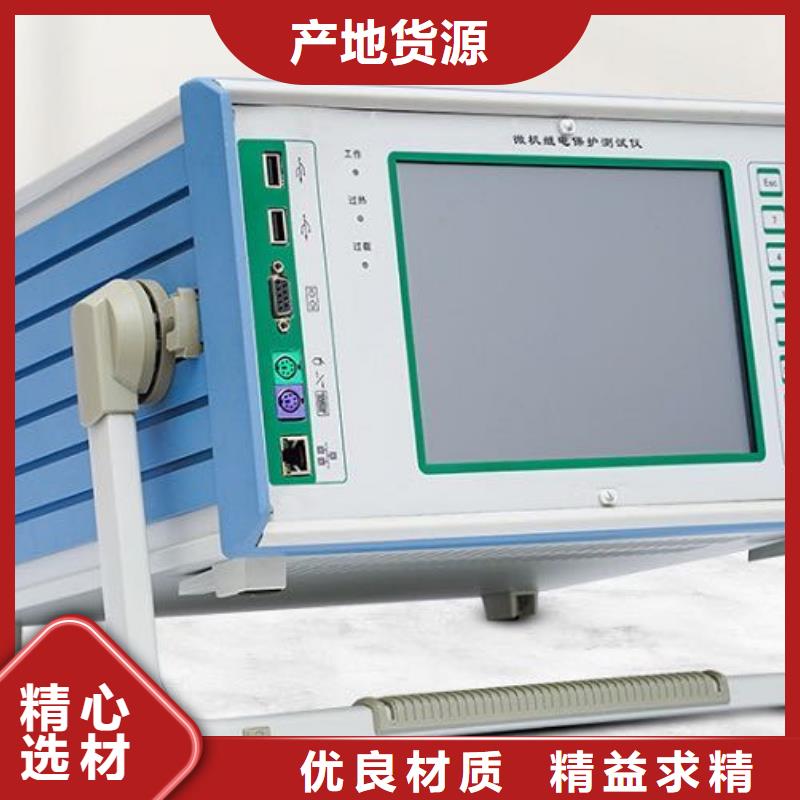

<鎮江>天正華意電氣設備有限公司 六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀多可映射到4路開出量信息；3.4模擬小信號輸出12路模擬小信號輸出:a. 幅值輸出范圍 AC: 0～7Vrms（有效值）DC: 0～7VMax.輸出電流 10mA準確度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 頻率正弦信號 DC～1000Hz準確度 0.002％（工頻下誤差1mHz）分辨率 0.001Hzc. 相位相角范圍 0到359.999°準確度 1km，用于IEC61850-9-1/2采樣值報文和GOOSE報文收發，還兼用于IEEE1588同步時鐘信號輸入；10Mbps串行ST頭62.5/125μm多模光纖接口9個，850nm波長，傳輸距離＞1km，其中FT3采樣值報文接收1個、FT3采樣值報文發送5個、IRIG-B碼同步時間輸入1個、IRIG-B碼同步時間輸出1個、秒脈沖同步時間輸出1個；10/100M自適應以太網RJ45接口 1個，用于外接PC電腦；RS232 DB9接口1個，用于開發調試；可選配GPS的衛星信號天線接口；可選配功放接口模塊，包括功放信號DB9接口1個和DB25接口2個；IRIG-B碼同步時間TTL電平輸入端子1對；可選配GPS的IRIG-B碼同步時間TTL電平輸出端子1對；秒脈沖同步時間TTL電平輸出端子1對；開關量輸入端子8對；開關量輸出端子4對；模擬小信號輸出端子12對。3.11 操作界面內置高可靠性嵌入式工業控制電腦；高可靠性MS WindowsCE 6.0嵌入式工業操作系統；Windows操作界面的測試軟件；
<鎮江>天正華意電氣設備有限公司 六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。
<鎮江>天正華意電氣設備有限公司 六相微機繼電保護校驗儀上門服務
<鎮江>天正華意電氣設備有限公司
六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。
鎮江手持式光數字測試儀青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！目錄性須知I電氣方面的性I操作方面的性I關于這本用戶手冊II用戶手冊的編排方式II提示符號II哪里可以找到更多的產品信息III章 產品介紹11.1 歡迎使用11.2 產品包裝21.3 產品特色31.4 產品面板51.5 外圍接口61.6 電源按鈕9第二章 系統操作102.1 SCD裝載112.1.1 導入SCD文件112.1.2 IED列表122.1.3 報文控制塊142.2 報文分析152.2.1 偵聽報文152.2.2 報文信息162.2.3 報文監視172.2.4 監視設置222.3 電流電壓232.4 狀態序列262.4.1 新增/修改狀態272.4.2 短路計算282.4.3 切換方式292.4.4 開出302.4.5 測試過程及結果分析312.5 Goose發布322.6 流量監視342.7 光功率測量352.8 核相362.8.1 向量圖顯示372.8.2 數據對比表格顯示382.8.3 報文統計分析對比382.9 極性測試392.10 VLAN測試412.11 智能終端響應時間測試432.11.1 模式一：Goose發布—硬開入接點接回432.11.2 模式二：硬開出接點開出—Goose訂閱452.11.3 模式三：Goose發布-Goose訂閱462.12 測試配置482.12.1 添加報文控制塊492.12.2 通道映射532.12.3 光口數據鏡像、轉發、回環572.13 系統設置582.13.1 同步與時間582.13.2 顯示設置592.13.3 默認參數602.13.4 軟件版本信息61附錄Ⅱ：青島天正華意電氣的聯絡信息錯誤！未定義書簽。性須知電氣方面的性?請確保電源適配器的供電在電源適配器的要求參數范圍內。?如果電源適配器損壞，請嚴格遵循本產品充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞儀器。?
<鎮江>天正華意電氣設備有限公司
六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀光數字繼電保護測試儀可測試的保護，輸入的電壓、電流可以是模擬小信號，也可以是純數字量（IEC61850-9-1/2、FT3），還可以是它們的混合方式；而跳、合閘等狀態量采用GOOSE傳遞、開入開出硬接點連接或混合方式。系統還可以選配功放接口模塊外接本公司的數字仿真功率放大器輸出二次模擬量，既能滿足“傳統PT/CT＋合并單元”采樣模式數字化保護、自動裝置和儀器儀表的參數整定和測試，又能用于傳統模擬保護及自動裝置的參數整定和測試。3、技術參數及性能指標3.1采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到2組共12路電流、電壓量；3.2 GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3.3 GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；
<鎮江>天正華意電氣設備有限公司 六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。
<鎮江>天正華意電氣設備有限公司 六相微機繼電保護校驗儀上門服務
<鎮江>天正華意電氣設備有限公司
六相微機繼電保護校驗儀上門服務
鎮江手持式光數字測試儀測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。h. 采用我公司模擬輸出繼保儀相同的測試軟件，具有相同的測試功能、軟件界面和操作方法。既有富有特色、簡潔方便的通用測試模擬功能，又有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序，各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號
<鎮江>天正華意電氣設備有限公司
六相微機繼電保護校驗儀上門服務
<鎮江>天正華意電氣設備有限公司
鎮江手持式光數字測試儀 通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：單點、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入USB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。
鎮江手持式光數字測試儀 通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：單點、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入USB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。
