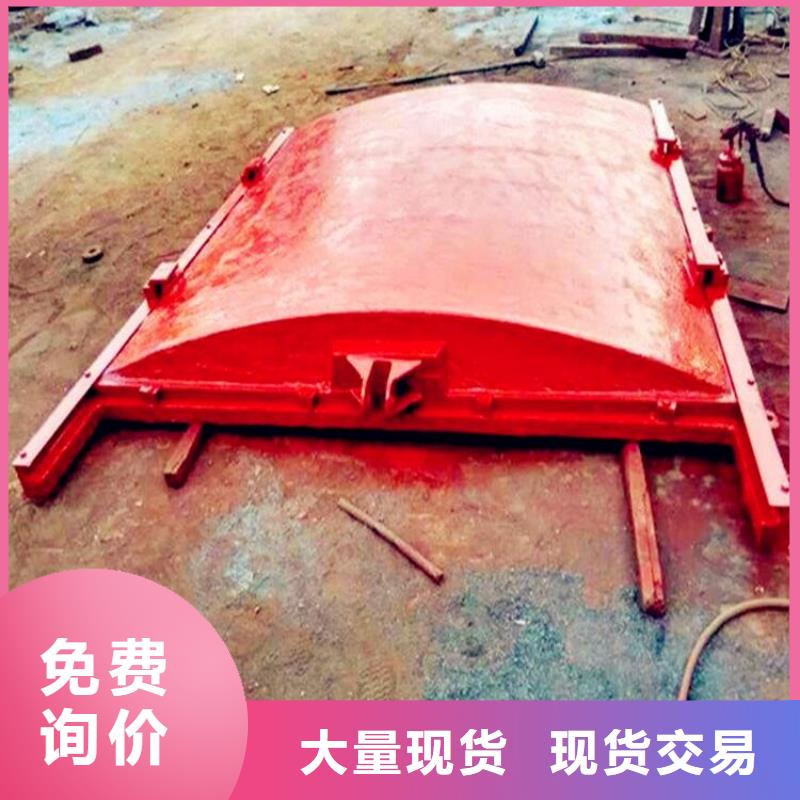

大家好今天小編帶大家了解一下鑄鐵閘門中的字母的含義，鑄鐵閘門不僅僅是一個樣子的，有圓的、有方的、還有拱型的。有好多人問圖紙表明型號材質了為什么前面都有字母，那字母的含義到底是什么呢，小編帶大家了解一下閘門中的字母含義，這樣在遇到這樣的問題我們通過看里面的字母就知道需要什么閘門了。 閘門的字母表示法：閘門中有PZ、PGZ、SPZ、MXY、FP、YP。 P：表示平面； G：表示拱形或者弧形； Z：表示閘門（大多表示鑄鐵閘門）； S：表示雙向止水： M：表示明桿式； X：表示鑲銅； F:表示方形； P：表示拍門； Y：表示圓形； PGZ：表示平面拱形鑄鐵閘門； SPZ：表示雙向止水平面（平板）鑄鐵閘門； MXY：表示明桿式鑲銅鑄鐵圓閘門； FP：表示方形拍門； YP：表示圓形拍門；

產品簡介 鑄鐵閘門、鑄鐵方閘門、鑄鐵圓閘門是用于關閉和開放泄（放）水通道的控制設施，水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。一般為直升式平面滑動型，主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成.詳細介紹 鑄鐵閘門、鑄鐵方閘門、鑄鐵圓閘門 、鑄鐵圓閘門今日報價簡介： 鑄鐵鑲銅閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。 、鑄鐵圓閘門今日報價的詳細資料： 產品名稱：鑄鐵鑲銅閘門，鑄鐵鑲銅閘門 產品型號：ZMQF,SFZ 產品規格：DN200*200-DN3000*3000 結構形式：明桿式、雙向承壓式 安裝形式：墻靠式、法蘭式 驅動方式：手輪式、手搖式、手電兩用啟閉機 適用介質：污水、海水、清水 產品用途：鑄鐵鑲銅閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。 本閘門適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。 產品結構： 鑄鐵鑲銅方閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動 、鑄鐵圓閘門今日報價主要結構及工作原理： 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1、主要結構 ⑴門框 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。 ⑵門體 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃"字形的加強筋，加強筋的數量視閘門規格大小而定，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。 ⑶導軌 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接。 ⑷楔緊裝置： a、每座閘門在二側裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的接觸力，楔座采用灰鑄鐵或更好的材料加工，楔塊應采用錫青銅制作，并應經精加工，以保證二斜面zui大面積的接觸與楔緊作用。 b、楔緊裝置用不銹鋼緊固件及定位螺釘牢固地與門框上導軌和門板連接，并在足夠的可調性，經zui終調整后予以固定，楔緊裝置的可調部分設在門框上。 c、配對楔塊的傾斜角度按列要求選擇，只需在桿上施加zui小的作用力就可在閘門支承面上產生zui大的壓緊力，從而達到的水密性。 d、對雙向受壓的閘門，頂部及底部均應置楔緊裝置。 ⑸門體和門框的支承面用軋制或擠壓的鋁鐵青銅條制成，并應牢固地安裝在經加工的門框和門體的槽中，以保證在門框與門體的使用期間保持原位而不發生變形、松動現象。門體和門框上經加工的凹槽在安裝支承條之前應涂一層防水粘結劑，以保證水密性，支承面應經精加工。 ⑹推力螺母 推力螺母每座閘門的推力螺母要求足夠的設計余量，以承受在zui大運行水頭下開啟或關閉閘門時所產生的推力，zui小系數為5。推力螺母用球鐵制造。 ⑺螺桿及門連接桿 螺桿及門連接桿的尺寸應滿足于由正常操作力而產生應力時，螺桿及聯接桿無縱向彎曲或*性變形，螺桿及聯接桿的設計力應不小于在電機停車條件下電動車啟閉裝置輸出推力的1.25倍。螺桿及聯接桿應采用實心的不銹鋼材料制作。 螺桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架， ⑻桿導架 設置桿導架以保持桿的直線度，允許有足夠的間隙便于操作，桿導架采用型鋼與鋼板焊接而成。導架與支座間應可作適當的距離調整，以達到與桿同心度要求，設計的導架經調整后應予以固定在井壁上并使其垂直線不變。桿導架在任何情況下I/r比不得超過200。 ⑼所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。 ⑽門框、門體按zui大工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的系數不小于5。 2、工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 、鑄鐵圓閘門今日報價主要零部件材質： ·門體：HT200鑄鐵 ·門框：HT200鑄鐵 ·導軌：HT200鑄鐵 ·楔座：HT200鑄鐵 ·密封座：ZCuSn5Pb5Zn5錫青銅 ·啟閉機支座：HT200鑄鐵 ·傳動絲桿：碳鋼 ·啟閉機護罩：不銹鋼 ·推力螺母：球鐵 ·桿導架：Q235-A碳鋼
